رادار الأمن الحدودي ذو التصوير 360 درجة متعدد الاتجاهات وتتبع الهدف عالي السرعة مع تكامل إيثيرنت RJ45 السلس
I. وصف المنتج
مصممة خصيصاً لحماية الحدود والمرافق العسكرية وأمن البنية التحتية الحيويةهذا النظام الرادار المتقدم يجمع بين 360 درجة كاملة المسح في جميع الاتجاهات مع القدرات على تتبع الهدف عالية السرعة، وتوفير مراقبة شاملة للمجال الجوي في الوقت الحقيقي.

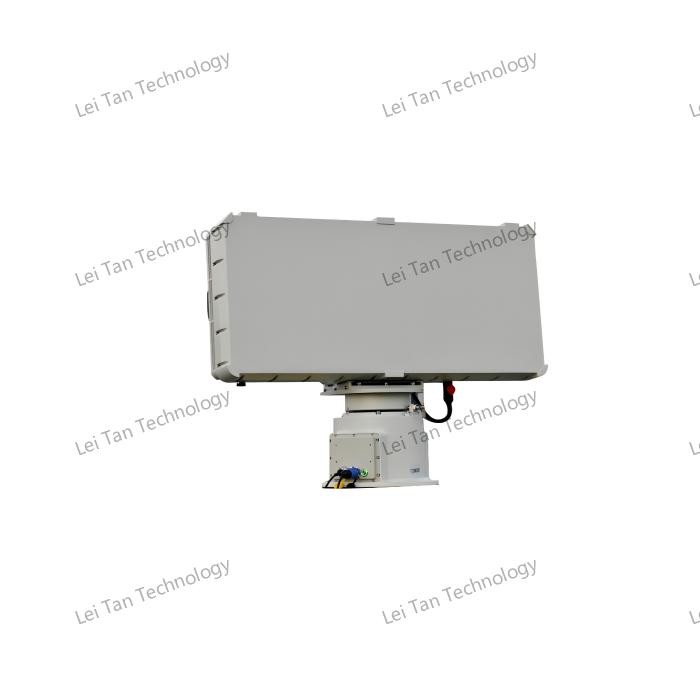

يتكون من مجموعة رادار واحدة، وجبة تحويل ميكانيكية واحدة، ومحول الطاقة،يستخدم النظام تكنولوجيا المصفوفة المرحلية مع مسح الأزيموث الميكانيكي (360 درجة) ومسح الارتفاع الإلكتروني (≥40 درجة) لضمان تغطية كروية كاملة دون نقاط عمياء. يزيد رادار دوبلر النبض الخاص به من دقة الكشف ، مما يسمح له بتعقب الأهداف التي تتحرك بسرعة من 1.0m / s إلى 85m / s (3.6km / h إلى 306km / h) بدقة 0.8 درجة من المحور ودقة مسافة ≤ 10m.
ميزة بارزة هي اندماجها اللاسلكي RJ45 Ethernet (100Mbps) ، والذي يسهل تبادل البيانات الفوري مع مراكز القيادة وأنظمة الدفاع الآلية وغيرها من البنية التحتية الأمنية.مصممة للعمل على مدار الساعة في بيئات شديدة (-40 درجة مئوية إلى + 55 درجة مئوية) مع استهلاك طاقة منخفض (≤ 250 واط)، هذا الرادار يقدم موثوقية لا مثيل لها للكشف عن الطائرات بدون طيار، أمن المحيط، وتحييد التهديد.
Ⅱخصائص المنتج
1مسح 360 درجة في جميع الاتجاهات
المنصة الميكانيكية تمكن المراقبة الأفقية المستمرة 360 درجة.مسح الارتفاع الإلكتروني يغطي 40 درجة أو أكثر عمودياً، مما يلغي النقاط العمياء للارتفاع.يوفر المسح الميكانيكي الإلكتروني المشترك معدلات تحديث أسرع (≥ 0.2 هرتز) من الأنظمة الميكانيكية البحتة.
2تتبع الهدف بسرعة عالية
يكتشف التهديدات البطيئة للغاية (1.0m / s) إلى السرعة العالية (85m / s) ، بما في ذلك الطائرات بدون طيار والمركبات والأفراد.توفر تكنولوجيا دوبلر النبض قياس السرعة الدقيق حتى في البيئات المزدحمة.تتبع متعدد الأهداف لمراقبة تهديدات متعددة في وقت واحد.
3التكامل اللاسلكي RJ45 إيثيرنت
تتيح واجهة 100Mbps Ethernet (RJ45) دمج البيانات في الوقت الحقيقي مع:نظم القيادة والتحكم (C2) ،مكافحة الطائرات بدون طيارأنظمة الإنذار الآليةالتوافق مع الشبكات الأمنية القائمة على بروتوكول الإنترنت.إرسال البيانات بفترة تأخير منخفضة للاستجابة للتهديدات الحرجة
4تكنولوجيا المصفوفة المتقدمة
الفحص الهجين (الميكانيكي + الإلكتروني) يوازن بين تغطية واسعة ودقة عالية.توفر تردد النطاق S (24GHz) توازنًا مثاليًا بين النطاق والقرار وأداء مكافحة التشويش.≤0.8° azimuth / ≤1.0° الارتفاع دقة تفوق الرادارات التقليدية.
Ⅲوظائف المنتج
|
الكشف عن المركبات الجوية غير المأهولة الصغيرة |
الوظيفة الرئيسية لنظام رادار "ليكيكا XW/SR226-10200S" هي الكشف عن الطائرات بدون طيار المدنية الصغيرة والصغيرة.تحديد الموقع وتحديد موقعه بدقةباستخدام تكنولوجيا الكشف عالية الدقة، يمكن لنظام الرادار تحديد وتحذير الفور من التهديدات المحتملة للطائرات بدون طيار،توفير الوقت الكافي والمعلومات اللازمة لتدابير الاستجابة اللاحقة. |
|
إشارة الإنذار والهدف |
عند اكتشاف الهدف، يمكن لنظام رادار Leida XW/SR226-10200S إصدار إشارة إنذار على الفور ونقل معلومات الهدف إلى أنظمة الأمن أو المشغلين ذات الصلة.واجهة بياناتها هي RJ45/100 Mbps Ethernet، مما يسمح بتفاعل البيانات السهل والسريع والتعاون مع الأنظمة الأخرى.يمكن لنظام الرادار توجيه معدات الدفاع الأخرى أو الأفراد للتعامل مع الهدف، مثل تتبع، اعتراض، أو دفع بعيدا. |
|
جمع المعلومات عن المسار |
نظام رادار ليكا XW/SR226-10200S يكتسب بدقة معلومات مسار الهدف، بما في ذلك المحور، والمسافة، والارتفاع، والسرعة.هذه المعلومات حاسمة لتحليل نوايا الهدف وأنماط السلوكمن خلال تحليل بيانات المسار، يمكن لأفراد الأمن تحديد ما إذا كان الهدف يشكل تهديداً وما هي الإجراءات المضادة التي يتعين اتخاذها.يمكن استخدام هذه المعلومات لتحليل الحالة بعد الحدث والتحقيقات، وتوفير الدعم البيانات للقرارات الأمنية. |
Ⅳمواصفات المنتج
|
نظام العمل |
نظام المصفوفة المرحلية (الازيموث + مسح الارتفاع) نبض دوبلر |
|
نطاق تردد التشغيل |
النطاق S |
|
النطاق |
10. 2 كم |
|
قوة الكشف الفعالة |
100 متر إلى 10 كيلومترات (طائرة بدون طيار) |
|
اتجاه التغطية |
360 درجة |
|
تغطية الارتفاع |
≥40 درجة |
|
سرعة الكشف |
1.8 كم/ساعة 306 كم/ساعة |
|
دقة الاتجاه |
≤0.8 درجة |
|
دقة الطول |
≤1.0 درجة |
|
دقة المسافة |
≤10M |
|
معدل البيانات |
≥0.2 هرتز |
|
واجهة البيانات |
RJ45 100 ميجابيت إثنتر |
|
مدخل الطاقة |
استهلاك الطاقة: ≤ 250 واط، الجهد المدخل: AC200-AC240 |
|
درجة حرارة العمل |
-40°C إلى +55°C |
|
وزن |
≤ 60 كجم |
