نموذجية متكاملة للغاية تتضمن تتبعًا بصريًا نطاق 5 كم نظام مكافحة الطائرات بدون طيار
أنا.وصف المنتج

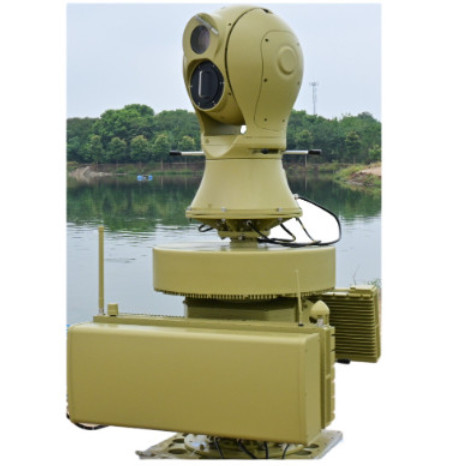

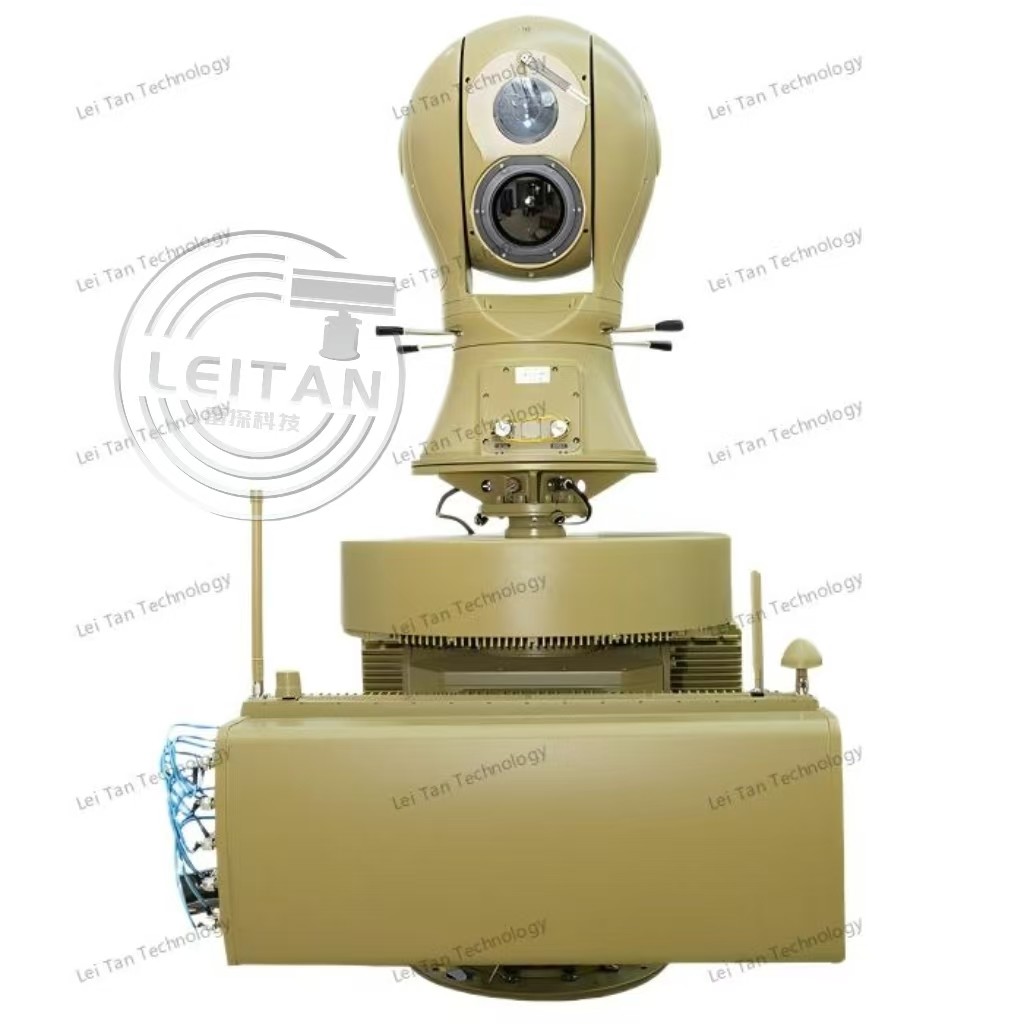

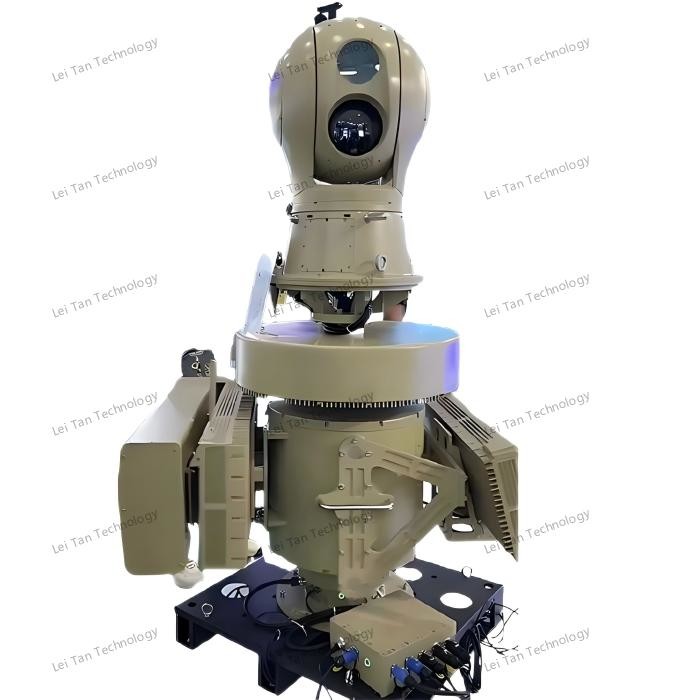

نظام Haidongqing Directional Anti-UAV هو جهاز وحداتي متكامل للغاية، تم تصميمه خصيصًا لحماية مناطق حماية الملكية الخاصة الكبيرة وسلامة أماكن الأحداث الكبيرة.إنه يدمج العديد من التقنيات المتقدمة مثل التتبع الكهربائي البصري، ومراقبة الطيف الكامل ، والرادار ، وتداخل الترددات الراديوية ، وتزوير GNSS ، مما يتيح تتبع الطائرات بدون طيار في الوقت الحقيقي ، والكشف عنها ، والتداخل ، وتزويرها.الكشف عن ترددات الراديو، والتتبع الكهربائي البصري، النظام يبني نظام دفاع خمسة في واحد الذي يمكن أن تستجيب بمرونة لتهديدات مختلفة وضمان أمن المناطق الرئيسية.
II. خصائص المنتج
التكامل العالي
نظام (هايدونغ تشينغ) المضاد للطائرات بدون طيار يدمج وظائف متعددة، بما في ذلك الرادار، وأجهزة الاستشعار الإلكترونية، وأجهزة مكافحة الإلكترونية،إلى وحدة واحدةهذا التصميم الهيكلي المتكامل يحقق تخطيطًا للنظام المدمج والفعال.الاندماج العالي لا يعزز فقط استقرار أداء النظام ولكن أيضا يزيد من التعرف البصري وقوة الردع.
اكتشاف متعدد الطرق
يجمع النظام بين الكشف عن الطيف الترددي، الكشف عن الرادار، والتتبع الكهربائي البصري لاستكمال أساليب الكشف النشطة والسلبية بشكل فعال.الكشف عن الطيف الترددي يمكن أن يحدد خصائص إشارة الطائرات بدون طيار، الكشف عن الرادار يوفر معلومات إحداثيات ثلاثية الأبعاد، والتتبع الكهربائي البصري يمكن أن رصد وتأكيد الأهداف المشبوهة في الوقت الحقيقي.هذا النهج الكشف متعدد الطرق تمكن النظام من مراقبة وتتبع الطائرات بدون طيار بكفاءة في نطاق 5 كيلومترات.
إدارة ومراقبة متعددة المستويات
يدعم نظام Haidongqing Directional Anti-UAV ثلاثة مستويات من الربط (الرادار + الطيف الترددي + الطيف الكهربائي البصري) وأوضاع الاستجابة ذات الربط المزدوج.يمكنه تعديل استراتيجيات الاستجابة بمرونة وفقًا لمستويات التهديد المختلفة وحالات التطبيقهذه الآلية متعددة المستويات للإدارة والتحكم تضمن أن النظام يمكن أن يتخذ بسرعة قرارات دقيقة والاستجابات عند مواجهة تهديدات طائرات بدون طيار معقدة ومتغيرة.
أنماط التداخل والتحايل المرنة
تم تجهيز النظام بأوضاع تدخل يدوي أو تلقائي يمكن أن تجبر الطائرات بدون طيار على الهبوط أو الإطالة. بالإضافة إلى ذلك ، يمكن أن يدفع وضع التزوير الطائرات بدون طيار بعيدا عن منطقة التحذير والمنطقة الأساسية.هذا المزيج المرن من أنماط التداخل والتزوير يوفر للمستخدمين خيارات استجابة متنوعة للتعامل بفعالية مع أنواع مختلفة من تهديدات الطائرات بدون طيار.
تغطية واسعة
يمكن أن يصل نطاق الكشف عن الرادار ومدى الكشف عن الطيف الترددي لنظام Haidongqing Directional Anti-UAV إلى 5 كيلومترات ، ويمكن أن تتجاوز مسافة التتبع الكهربائي البصري 5000 متر.هذه التغطية الواسعة تسمح للنظام بمراقبة مناطق واسعة بشكل فعال وضمان أمن المناطق الرئيسية ضد تهديدات الطائرات بدون طيار.
III. وظائف المنتج
مراقبة وتتبع في الوقت الحقيقي
نظام هايدونغ تشينغ المضاد للطائرات بدون طيار يمكن أن يراقب ويتتبع ديناميكيات الطائرات بدون طيار في الوقت الحقيقي من خلال التشغيل المنسق للكشف عن الطيف التردديوتتبع الكهربائي البصري، يمكن للنظام أن يكتشف بسرعة ويقفل على أهداف الطائرات بدون طيار، والحصول على معلومات في الوقت الحقيقي عن موقعها، والسرعة، ومسار الطيران.
التدخل والتزوير
يحتوي النظام على قدرات قوية للتداخل والتزوير. في وضع التداخل ، يمكن للنظام تفعيل تدخل الترددات الراديوية يدويًا أو تلقائيًا ، مما يجبر الطائرات بدون طيار على الهبوط,في وضع التزوير، يستخدم النظام تقنية التزوير GNSS لتوجيه الطائرات بدون طيار بعيدا عن مساراتها المخطط لها وبعيدا عن مناطق التحذير والأساس.
تحليل الوضع ودعم القرارات
نظام (هايدونغ تشينغ) المضاد للطائرات بدون طيار يمكن أن يحلل مستوى التهديد من الطائرات بدون طيار المكتشفة و يوفر دعم القرارات للعملاءأجهزة استشعار بصرية، ومعدات الاستطلاع الإلكتروني مع نموذج تقييم التهديد المحدد مسبقا، يمكن للنظام تحديد مستوى التهديد من الطائرات بدون طيار بسرعة وتقديم اقتراحات الاستجابة المقابلة.
استجابة الارتباط متعددة المستويات
يدعم النظام ربط ثلاثي المستويات (الرادار + الطيف الترددي + الكهرباء البصرية) وأوضاع الاستجابة مزدوجة الربط. في وضع الربط ثلاثي المستويات ، الكشف عن الرادار ، الكشف عن الطيف الترددي ،والتحقق الكهربائي البصري يعملان معاً لمراقبة وتتبع الطائرات بدون طيار بشكل شامل وتعديل استراتيجيات التداخل أو التزوير تلقائيًا بناءً على مستوى التهديدفي وضع الربط المزدوج، يمكن للمستخدمين اختيار مجموعات من الرادار و الطيف الترددي، الرادار والبصري الكهربائي،أو الطيف الترددي والارتباط الكهربائي البصري للتعامل بمرونة مع تهديدات الطائرات بدون طيار في سيناريوهات مختلفة.
حماية المنطقة
نظام (هايدونغ تشينغ) التوجيهي لمكافحة الطائرات بدون طيار يمكنه حماية مناطق واسعة بشكل فعال.تغطيتها الواسعة وقدراتها القوية للمراقبة والتداخل تسمح لها بمراقبة مناطق التحذير والمناطق الأساسية بشكل شامل، وضمان أمن المناطق الرئيسية ضد تهديدات الطائرات بدون طيار.
V. معايير المنتج
| المؤشرات الوظيفية | |
| التكوين القياسي | UAD-XTF-PZGLE05 (الرادار، الطيف، الكهربائي البصري، التشويش، الاحتيال، جهاز التحكم، وبرنامج الإدارة) |
| مسافة الكشف | ≥5 كيلومتر |
| نطاق تردد الكشف | 70 ميغاهرتز إلى 6000 ميغاهرتز، ملاحظة: يمكن تخصيص نطاقات تردد أخرى |
| التكرار الخادع | GPS/GALILEO/GLONASS/بيدو |
| مسافة خادعة | ≥1 كم |
| نطاق تردد التداخل | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| معايير الرادار | المعلمات التفصيلية المدرجة أدناه: معايير أداء وحدة الرادار |
| المعلمات البصرية الإلكترونية | المعلمات الكهروضوئية يتم سرد المعلمات التفصيلية في الجدول أدناه *4 معايير أداء الوحدة الكهروضوئية |
| مؤشرات ميكانيكية | |
| مقاومة الرياح | رياح قوية |
| درجة حرارة العمل | -40°C55°C |
| درجة حرارة التخزين | -45°C65°C |
| تصنيف الحماية | IP65 |
| رطوبة العمل | ≤95% |
| واجهة البيانات | RJ45 |
| منفذ الطاقة | الجهد: 220 فولت الطاقة: ≤550W (وضع الكشف) ، ≤1950W (وضع الإجراءات المضادة) |
| وزن | 250 كجم |
| الحجم | 850ملم × 850ملم × 1700ملم |
| ميزات المنصة | القائمة البيضاء والقائمة السوداء، الكشف في الوقت الحقيقي، التتبع البصري، الإجراءات المضادة التلقائية، الإجراءات المضادة اليدوية، خريطة GIS، تخزين البيانات، استفسار الأحداث. |
| معايير مؤشر وحدة الكشف عن الطيف | |
| نطاق تردد الكشف | 20MHz-6GHz |
| نصف قطر الكشف | ≥5km |
| حدد مسافة القطر | ≥5 كيلومترات، يمكن التعرف على بعض العلامات التجارية والنماذج طائرات بدون طيار |
| زاوية الكشف | 360° |
| خطأ دقة القياس الزاوي (جذر متوسط مربع) | مسافة 5 كم أو أكثر ≤ 1° |
| الحد الأدنى لارتفاع الكشف | <0m |
| معايير مؤشر وحدة التداخل | |
| نطاق تردد التداخل | 5900-6200 ميغاهرتز |
| 5600-5950 ميغاهرتز | |
| 5100-5350 ميغاهرتز | |
| 4850-5100MHz | |
| 2280-2540 ميغاهرتز | |
| 1750-2000MHz | |
| 1100-1400 ميغاهرتز | |
| 850-1050 ميغاهرتز | |
| 720-950 ميغاهرتز | |
| 410-520 ميغاهرتز | |
| منفذ الطاقة | 50 واط |
| مسافة التداخل | ثلاثة كيلومترات |
| معايير وحدة الرادار | |
| نظام العمل | نظام التسلسل المرحلي (مسح الأزيموث+مسح المرحلة الارتفاعية) |
| نطاق تردد العمل | (إكس باند) |
| قوة الكشف الفعالة | ≥5.0KM ((UAV) |
| ≥8.0KM ((المشاة) | |
| ≥10.0KM ((المركبات) | |
| ≥5.0KM ((القوارب) | |
| تحديد السرعة | 0.5m/s-83m/s |
| دقة الأزيموث | ≤0.3° ((بحث عن) ؛≤0.3° ((مسار) |
| دقة الطول | ≤1.0° ((بحث عن)) ≤0.5° ((مسار)) |
| معدل البيانات | ≤5s/دائرة |
| معايير مؤشر الوحدة البصرية الإلكترونية | |
| مسافة العمل | في حالة الرؤية الجوية ≥ 20km ، الرطوبة ≤ 50% RH ، وفارق درجة الحرارة> 6K ، مسافة الكشف عن الضوء المرئي ≥ 5000m ، مسافة التتبع ≥ 4000m ، مسافة التعرف ≥ 3000m لـ 0.3m × 0.3m أهداف المركبات الجوية بدون طيار؛ مسافة الكشف عن التصوير الحراري ≥ 1500m، مسافة التتبع ≥ 1000m، مسافة التعرف ≥ 1000m |
| التصوير الحراري تحت الحمراء | كاشف: مستوى محوري تحت الحمراء من أكسيد الفاناديوم (VOx) غير المبرد النطاق الطيفي: 8μm إلى 14μm دقة: 640×512 يجب أن يكون أفضل من 30mK طول محور العدسة: 31 إلى 155 مم، عدسة زوم بصرية متواصلة 5 مرات تحكم العدسة: تكبير كهربائي، تركيز يدوي / تلقائي تحسين الصورة: تقنية تحسين تفاصيل الصورة الرقمية SDE الألوان الزائفة القطبية: الأسود الحراري، الأبيض الحراري، وخيارات متعددة للألوان الزائفة المتاحة تعديل الصورة: الوضوح، التباين، تصحيح غاما تنسيق التشفير: H.264/H.265/MJPEG يدعم وظيفة حماية ضوء قوية |
| الضوء المرئي عالي الوضوح | جهاز استشعار:1/1.8 "سطح الهدف CMOS درجة ضوء النجوم، ICR لون إلى تحويل الأسود دقة: 2688×1520 الإضاءة: اللون: 0.002 لوكس؛ الأسود والأبيض: 0.0002 لوكس تنسيقات التشفير: H.264/H.265/MJPEG تحسين الصورة: يدعم نطاق ديناميكي واسع ، وقمع ضوء قوي ، وتثبيت الصورة الإلكترونية ، والحد من الضوضاء الرقمية ثلاثية الأبعاد ، والتوازن التلقائي للأبيض الطول المحرك: 12.5×775 ملم عدسة تكبير كهربائية عالية الوضوح إزالة التشويش: يدعم كل من إزالة التشويش البصري والإلكتروني |
| وظيفة التتبع | 1طريقة التتبع: تتبع الأجهزة المدمجة في الطرف الأمامي 2وضع التتبع: التتبع اليدوي، التتبع التلقائي، دعم ربط الرادار 3تحويل الفيديو: تعقب الفيديو الرقمي عالي الوضوح الضوئي / الرقمي تحت الحمراء 4وظيفة التتبع: مدمجة في خوارزميات تتبع متعددة، تدعم الكشف عن أهداف متعددة، التقاط تلقائي، تكبير تلقائي أثناء التتبع، عرض في الوقت الفعلي مسار الهدف،مكافحة الإغلاق العابر، الخ تتبع يدوي وأوتوماتيكي، دعم تتبع الرادار الربط؛ دعم التعرف على الهدف خلال عملية التتبع؛ دعم التعرف والتتبع؛دعم التتبع التكيفي لبوابة موجة الهواء، ويمكن تكييف حجم صندوق التتبع وفقا للحجم المستهدف. العرض التتبع: مجهزة مع تعقب الهدف العين النسر العرض، يمكن ضبط وضع العين النسر تعسفا، ودعم الهدف 2، 4، و 8x عرض تكبير |
| تحليل | 1. بنيت في 16توبس معالج قوة الحوسبة 2طريقة التنفيذ: وحدة تحليل ذكية مضمنة في الطرف الأمامي 3اكتشاف السلوك غير الطبيعي: يدعم التعرف على الهدف؛ يدعم اكتشاف الاختراق الإقليمي، اكتشاف الاختراق عبر الحدود، اكتشاف الحركة، الخ التعرف على التصنيف: يدعم التعرف على التصنيف للأهداف مثل الأشخاص والسيارات والطائرات بدون طيار والطيور وما إلى ذلك (يتطلب مساعدة العميل في توفير مجموعات البيانات) |
| تعزيز الوظائف | 1إدارة الصحة: يدعم القوة على الاختبار الذاتي، استفسار الحالة، وردود فعل رمز العيب، ويدعم استفسارات صحة الأجهزة مثل الضوء المرئي، مكونات التصوير الحراري،محركات الارتفاع الأفقي، درجة حرارة الشريحة، ووقت التشغيل 2ردود الفعل البيانات: لديها في الوقت الحقيقي / ردود الفعل استفسار ووظائف تحديد الموقع للعدسة زاوية مجال الرؤية، تكبير، قيمة زوم / التركيز، وزاوية اللوحة،وتدعم وظائف الاستفسار / ردود الفعل في الوقت الحقيقي وموقع الزوايا الأفقية والزاوية الترقية والصيانة: يمكن إعادة تشغيلها عن بعد ، وظيفة الترقية عن بعد ، مريحة لصيانة النظام |
| معايير مؤشر وحدة تحويل الأجهزة | |
| أجهزة تحريك ذات محور واحد | 1زاوية الدوران للمنضدة: الدوران المستمر في المنحدر N × 360 ° 2الحد الأقصى لسرعة المحور: ≥ 130 درجة في الثانية 3الحد الأدنى لسرعة المحور: ≤ 0.1 °/s 4الحد الأقصى لتسارع المحور: ≥ 90 °/s2 5دقة التوجيه: ≤ 0.1 درجة 6وقت استجابة الحد الأدنى للوجهة الثابتة: ≤ 2 ثواني (مستقر من 0 ° إلى 90 °) نطاق تعديل مؤخرة الارتفاع: لا يقل عن -25 درجة إلى 10 درجات |
VI:خصائص المنتج
|
خصائص المنتج |
نظام (هاي دونغ تشينغ) المضاد للطائرات بدون طيار يمكنه مراقبة وتتبع تحركات الطائرات بدون طيار في الوقت الحقيقييمكن للنظام تحديد وتحديد أهداف الطائرات بدون طيار بسرعة، الحصول على موقعهم، والسرعة، ومسار الطيران في الوقت الحقيقي. |
|
التدخل والخداع |
يمتلك النظام قدرات قوية للتشويش والخداع في وضع التشويش يمكن للنظام أن يعمل يدوياً أو تلقائياً على تشويش الراديوأو العودة إلى القاعدةفي وضع الاحتيال، يستخدم النظام تقنية التزوير GNSS لتوجيه الطائرات بدون طيار من مسارها المقصود للطيران، بعيدا عن المناطق المحظورة والجذرية. |
|
تحليل الوضع واتخاذ القرارات |
يمكن لنظام هاي دونغ تشينغ المضاد للطائرات بدون طيار تحليل حالة التهديدات التي تم اكتشافها من قبل الطائرات بدون طيار وتوفير دعم القرارات للعملاء.يقوم النظام بسرعة بتقييم مستوى التهديد من الطائرات بدون طيار باستخدام البيانات في الوقت الحقيقي التي تم الحصول عليها من الرادار، أجهزة الاستشعار البصرية، ومعدات الاستكشاف الإلكتروني، جنبا إلى جنب مع نماذج تقييم التهديد المحددة مسبقا، وتقدم توصيات الاستجابة المقابلة للمستخدمين. |
|
الاستجابة المنسقة على عدة مستويات |
يدعم النظام أوضاع التخلص من الترابط على ثلاثة مستويات ومستويات مزدوجة تتضمن الرادار والطيف والتقنيات الكهروبصرية. في وضع الترابط على ثلاثة مستويات ، الكشف عن الرادار ،الكشف عن الطيف، والتحقق الكهربائي البصري يعملان معًا لتوفير مراقبة شاملة وتتبع الطائرات بدون طيار، وتعديل استراتيجيات التشويش أو الخداع تلقائيًا بناءً على مستويات التهديد.في وضع الارتباط بين المستويين، يمكن للمستخدمين اختيار مجموعات من الرادار مع الطيف، الرادار مع الكهربائية البصرية،أو الطيف مع الكهرباء البصرية على أساس الحالات الفعلية لمواجهة تهديدات الطائرات بدون طيار بمرونة في سيناريوهات مختلفة. |
|
الحماية الإقليمية |
نظام (هاي دونغ تشينغ) المضاد للطائرات بدون طيار يمكنه حماية مناطق واسعة بشكل فعالتغطيتها الواسعة وقدراتها القوية للمراقبة والتشويش تسمح لها بتوفير مراقبة شاملة لمنطقة التأهب والمناطق الأساسيةلضمان أن المناطق الحيوية تبقى آمنة من تهديدات الطائرات بدون طيار. |
