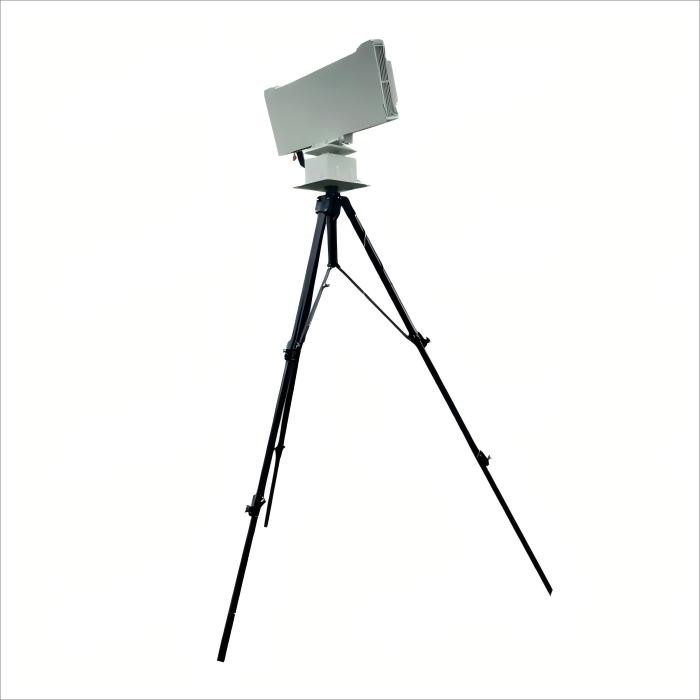

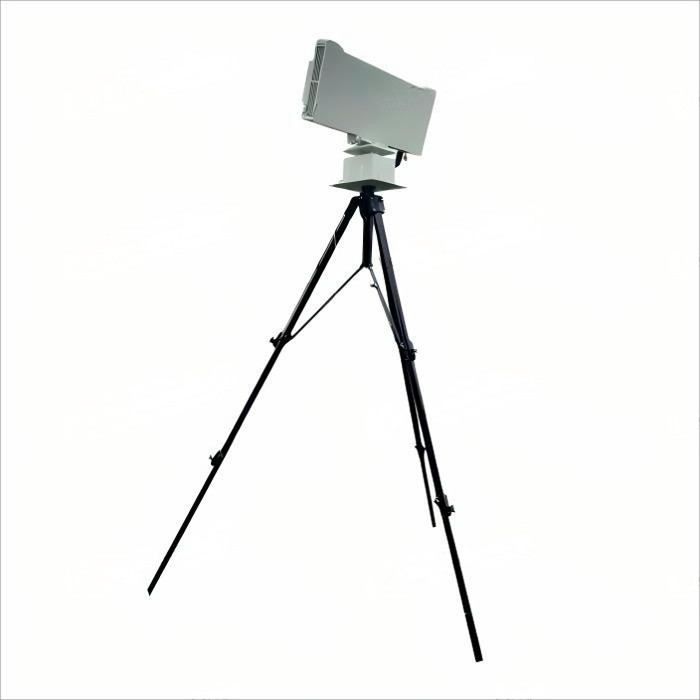

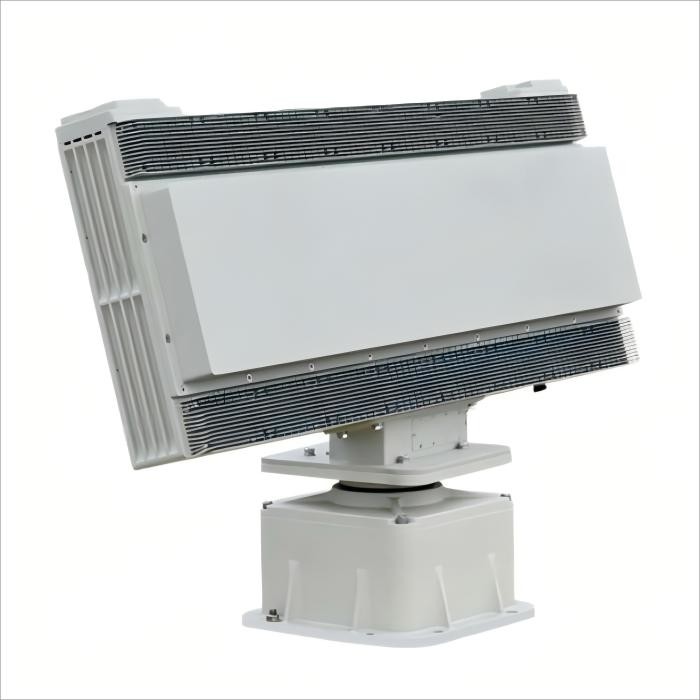

360 درجة تغطية متعددة الأشعة الرادار الرقمي النشط المرحلي معلومات ثلاثية الإحداثيات
أنا.وصف المنتج
يتكون النظام من المكونات الرئيسية التالية: مجموعة رادار واحدة ، وجبة تحويل ميكانيكية واحدة ، ومحول طاقة واحد.تم تصميمها خصيصا لحماية الأمن في المناطق الحرجة مثل الحدوديستخدم النظام بشكل أساسي للكشف عن الطائرات بدون طيار المدنية الصغيرة والصغيرة وتحذيرها واستهدافها.توفير المعلمات الرئيسية بدقة مثل محور الهدف، المسافة، الارتفاع، والسرعة، مما يوفر دعما موثوقا لمراقبة السلامة واتخاذ القرارات.
II. الخصائص
1لا يزال بإمكانه الحفاظ على دقة عالية في الكشف عن المسافات الطويلة، مما يوفر للمستخدمين معلومات دقيقة عن موقع الهدف والحركة.
2العمل المستقر لضمان أن مراقبة الأمن في المناطق الرئيسية لا تتأثر بالطقس.
3.تحسنت تقنية DBF بشكل كبير من قدرة الرادار على مكافحة التشويش ، بحيث يمكنه العمل بشكل مستقر في بيئة كهرومغناطيسية معقدة.
4خصائص الكشف عن المسافات الطويلة والتركيب المريح تمكنه من التكيف بسرعة مع سيناريوهات التطبيق المختلفة وتقليل صعوبة النشر.خفض تكاليف التنفيذ والوقت.
5يتم تبني نظام المصفوفة المرحلية النشطة، وتعزيز تأثير الكشف، ويمكن أن يخرج المعلومات ثلاثية الإحداثيات من الهدف.
الثالث. الوظائف
1الحصول على معلومات عن الهدف بدقة عالية: توفير الحدود، والمسافة، والارتفاع والسرعة وغيرها من البيانات التفصيلية.
2- قابلية التكيف مع البيئة متعددة الأهداف والمعقدة: دعم تعقب متعددة الأهداف ووظائف معالجة التداخل المتعددة.
3التشغيل عن بعد والأتمتة: وظائف التحكم عن بعد، المراقبة والاختبار الذاتي تحسن من الراحة التشغيلية وموثوقية النظام.
4التعاون والقدرة على التوسع: دعم الشبكات متعددة الأجهزة والاكتشاف التعاوني لتحسين الأداء العام للنظام.
5إعداد مرن لمنطقة الحماية يمكن تحديد موقع الهدف بدقة وإطلاق إنذار التسلل.
6لديها وظيفة معالجة الاندماج المستهدفة وتدعم وظائف التصوير الكهربائي، ومكافأة التردد، والتداخل، والقبض، والإبعاد، والصوت والضوء.
7دعم وظيفة الرابط بين الرادار والانحناء ، واكتشاف تتبع الهدف والقبض على الأدلة ، ودعم وضع التتبع التلقائي ، وضع تتبع الرادار ووضع تتبع الصورة.
8يدعم التعاون الشبكي، وقدرة الكشف التعاوني متعددة المواقع، ويمكن ملء النقطة العمياء بالقرب من فشل الموقع.
9القدرة على تعديل حساسية الكشف ومدى السرعة عبر الإنترنت، مع دعم وظيفة تصفية التداخل المسار غير الطبيعي، والحد بفعالية من الإنذارات الكاذبة.
المواصفات
|
نظام العمل |
المصفوفة الرقمية المرحلية النشطة (مسح الأزيموث والمساحة) / دوبلر النبض |
| نطاق تردد العمل |
النطاق الـ X |
|
نطاق الكشف الفعال |
100m إلى 5.0km (بالنسبة للطائرات بدون طيار مع RCS ≥ 0.01متر مربع) |
|
تغطية الأزيموث |
360 درجة، زاوية الارتفاع 40 درجة |
|
سرعة الكشف |
1.8 كم/ساعة إلى 270 كم/ساعة |
|
درجة حرارة العمل |
-45 درجة مئوية +55 درجة مئوية |
|
درجة حرارة التخزين |
-45 درجة مئوية + 65 درجة مئوية |
|
دقة الأزيموث |
≤0.4 درجة |
|
دقة الارتفاع |
≤0.5 درجة |
|
دقة النطاق |
≤10m |
|
دقة السرعة |
≤0.5m/s |
|
معدل البيانات |
≥ 0.5 هرتز (سرعة دوران الهوائي 30 دورة في الدقيقة) |
|
واجهة البيانات |
RJ45/1 100Mbps إثنر |
|
إدخال الطاقة |
≤ 400 واط (الاستهلاك) AC200-AC240 (الدخول) |
|
الوزن |
≤77kg (وحدة كاملة) |
V. حجم المنتج
