رادار أمني منخفض الارتفاع مرن ومخصص مع تكامل كبير للمياه والأرض والهواء لحلول الكشف المتكاملة
I. وصف المنتج

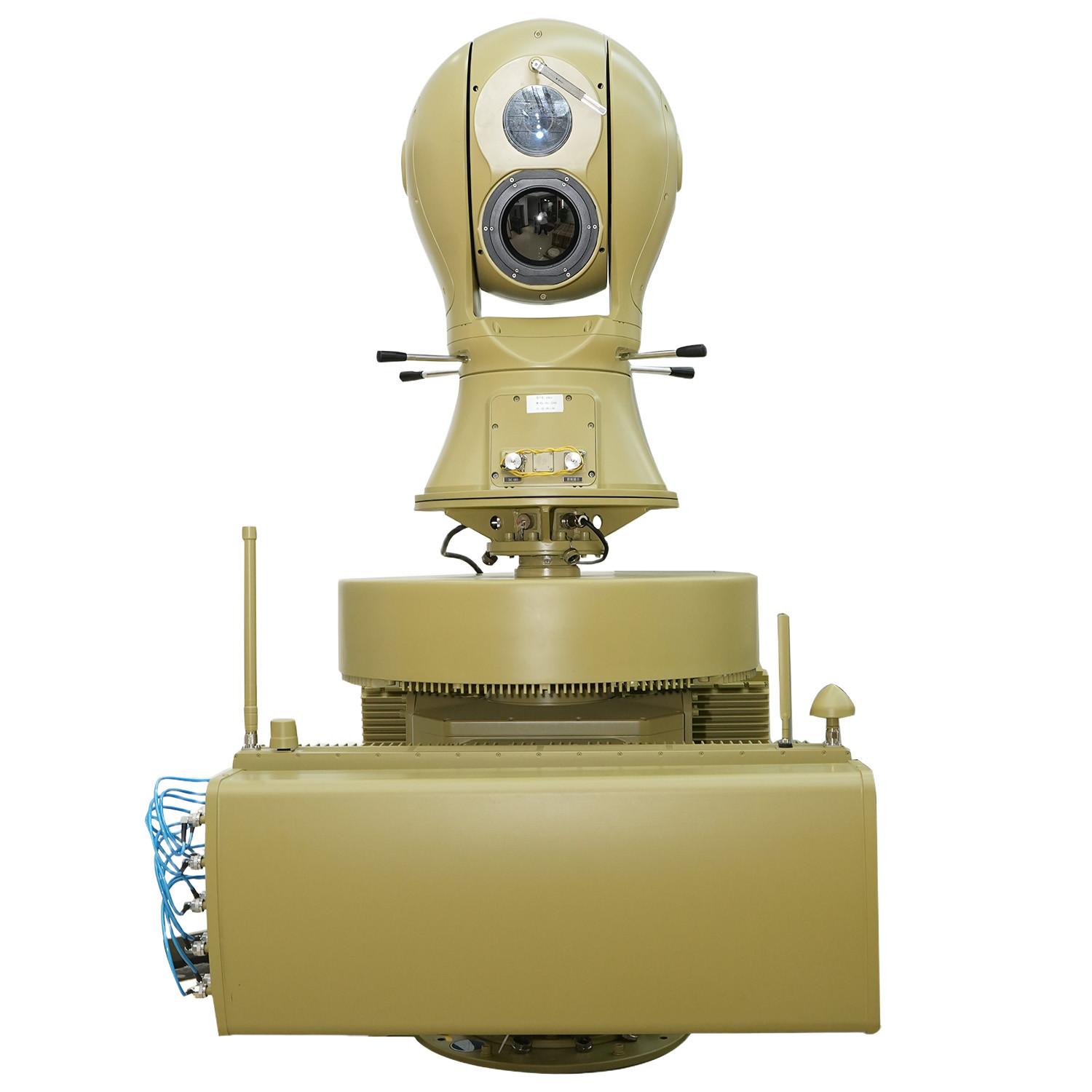

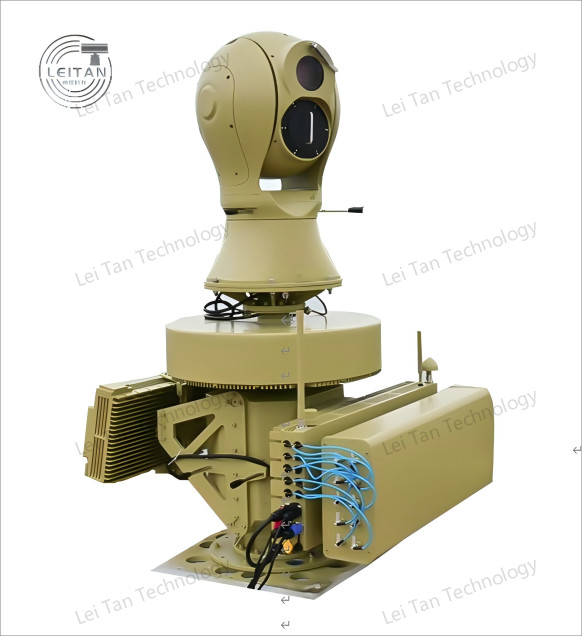

نظام الرادار الأمني المتكامل منخفض الارتفاع هو حل متطور مصمم للكشف الشامل عن الطائرات بدون طياربما في ذلك الرادار، الكشف عن الترددات الراديوية (RF) ، وتتبع الكهربائي البصري، لتوفير دفاع قوي ضد الطائرات بدون طيار غير المصرح بها.دعم كل من خيارات النشر الثابتة والمتنقلة، مما يجعلها مناسبة لبيئات مختلفة مثل القواعد العسكرية والمرافق الحكومية والبنية التحتية الحيوية.ومجالات الهواء، تقدم حلول أمنية متعددة الاستخدامات وموثوق بها.
II. خصائص المنتج
قدرات الكشف الشاملة

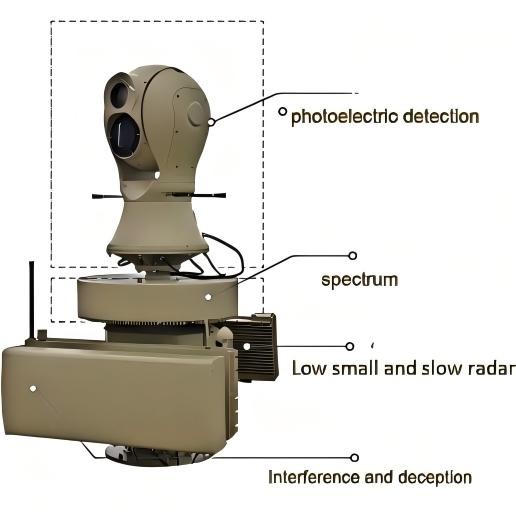

النظام يدمج الرادار، الكشف عن الراديو الراديوي، وتتبع الكهربائي البصري لتوفير الكشف الدقيق والموثوق به من الطائرات بدون طيار.ضمان المراقبة والرد الفعال.
التكامل العالي والمرونة
نظام الرادار متكامل للغاية، يجمع بين وظائف متعددة في وحدة متماسكة واحدة.السماح للمستخدمين بتخصيص النظام لاحتياجاتهم الخاصة وبيئاتهم التشغيلية.
قوية بيئياً
تم تصميم النظام للعمل بفعالية في ظروف الطقس المختلفة، بما في ذلك الضباب والمطر والثلوج، وضمان الحماية المستمرة بغض النظر عن التحديات البيئية.
III. وظائف المنتج
مراقبة واستجابة في الوقت الحقيقي
يوفر النظام الكشف في الوقت الحقيقي عن الطائرات بدون طيار وتتبعها، مما يسمح بالرد الفوري على التهديدات المحتملة.تمكين التدابير المضادة السريعة والفعالة.
مخططات الكشف القابلة للتخصيص
يقدم النظام مخططات الكشف المرنة التي يمكن تخصيصها بناءً على متطلبات المستخدم. يدعم أوضاع الكشف المتعددة ، بما في ذلك رادار ، الكشف عن RF ، وتتبع الكهربائي البصري ،لضمان تغطية شاملة.
التدابير المضادة المتكاملة
يتضمن النظام تدابير مضادة متكاملة مثل التدخل الإلكتروني وتزوير GNSS. هذه الميزات تمكن النظام من تعطيل عمليات الطائرات بدون طيار وتحييد التهديدات بفعالية
IV. المعيار
| المؤشرات الوظيفية | |
| التكوين القياسي | UAD-XTF-PZGLE05 (الرادار، الطيف، الكهربائي البصري، التشويش، الاحتيال، جهاز التحكم، وبرنامج الإدارة) |
| مسافة الكشف | ≥5 كيلومتر |
| نطاق تردد الكشف | 70 ميغاهرتز إلى 6000 ميغاهرتز، ملاحظة: يمكن تخصيص نطاقات تردد أخرى |
| التكرار الخادع | GPS/GALILEO/GLONASS/بيدو |
| مسافة خادعة | ≥1 كم |
| نطاق تردد التداخل | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| معايير الرادار | المعلمات التفصيلية المدرجة أدناه: معايير أداء وحدة الرادار |
| المعلمات البصرية الإلكترونية | المعلمات الكهروضوئية يتم سرد المعلمات التفصيلية في الجدول أدناه *4 معايير أداء الوحدة الكهروضوئية |
| مؤشرات ميكانيكية | |
| مقاومة الرياح | رياح قوية |
| درجة حرارة العمل | -40°C55°C |
| درجة حرارة التخزين | -45°C65°C |
| تصنيف الحماية | IP65 |
| رطوبة العمل | ≤ 95% |
| واجهة البيانات | RJ45 |
| منفذ الطاقة | الجهد: 220 فولت الطاقة: ≤550W (وضع الكشف) ، ≤1950W (وضع الإجراءات المضادة) |
| وزن | 250 كجم |
| الحجم | 850ملم × 850ملم × 1700ملم |
| ميزات المنصة | القائمة البيضاء والقائمة السوداء، الكشف في الوقت الحقيقي، التتبع البصري، الإجراءات المضادة التلقائية، الإجراءات المضادة اليدوية، خريطة GIS، تخزين البيانات، استفسار الأحداث. |
| معايير مؤشر وحدة الكشف عن الطيف | |
| نطاق تردد الكشف | 20MHz-6GHz |
| نصف قطر الكشف | ≥5km |
| حدد مسافة القطر | ≥5 كيلومترات، يمكن التعرف على بعض العلامات التجارية والنماذج طائرات بدون طيار |
| زاوية الكشف | 360° |
| خطأ دقة القياس الزاوي (جذر متوسط مربع) | مسافة 5 كم أو أكثر ≤ 1° |
| الحد الأدنى لارتفاع الكشف | <0m |
| معايير مؤشر وحدة التداخل | |
| نطاق تردد التداخل | 5900-6200 ميغاهرتز |
| 5600-5950 ميغاهرتز | |
| 5100-5350 ميغاهرتز | |
| 4850-5100MHz | |
| 2280-2540 ميغاهرتز | |
| 1750-2000MHz | |
| 1100-1400 ميغاهرتز | |
| 850-1050 ميغاهرتز | |
| 720-950 ميغاهرتز | |
| 410-520 ميغاهرتز | |
| منفذ الطاقة | 50 واط |
| مسافة التداخل | ثلاثة كيلومترات |
| معايير وحدة الرادار | |
| نظام العمل | نظام التسلسل المرحلي (مسح الأزيموث+مسح المرحلة الارتفاعية) |
| نطاق تردد العمل | (إكس باند) |
| قوة الكشف الفعالة | ≥5.0KM ((UAV) |
| ≥8.0KM ((المشاة) | |
| ≥10.0KM ((المركبات) | |
| ≥5.0KM ((القوارب) | |
| تحديد السرعة | 0.5m/s-83m/s |
| دقة الأزيموث | ≤0.3° ((بحث عن) ؛≤0.3° ((مسار) |
| دقة الطول | ≤1.0° ((بحث عن)) ≤0.5° ((مسار)) |
| معدل البيانات | ≤5s/دائرة |
| معايير مؤشر الوحدة البصرية الإلكترونية | |
| مسافة العمل | في حالة الرؤية الجوية ≥ 20km ، الرطوبة ≤ 50% RH ، وفارق درجة الحرارة> 6K ، مسافة الكشف عن الضوء المرئي ≥ 5000m ، مسافة التتبع ≥ 4000m ، مسافة التعرف ≥ 3000m لـ 0.3m × 0.3m أهداف المركبات الجوية بدون طيار؛ مسافة الكشف عن التصوير الحراري ≥ 1500m، مسافة التتبع ≥ 1000m، مسافة التعرف ≥ 1000m |
| التصوير الحراري تحت الحمراء | كاشف: مستوى محوري تحت الحمراء من أكسيد الفاناديوم (VOx) غير المبرد النطاق الطيفي: 8μm إلى 14μm دقة: 640×512 يجب أن يكون أفضل من 30mK طول محور العدسة: 31 إلى 155 مم، عدسة زوم بصرية متواصلة 5 مرات تحكم العدسة: تكبير كهربائي، تركيز يدوي / تلقائي تحسين الصورة: تقنية تحسين تفاصيل الصورة الرقمية SDE الألوان الزائفة القطبية: الأسود الحراري، الأبيض الحراري، وخيارات متعددة للألوان الزائفة المتاحة تعديل الصورة: الوضوح، التباين، تصحيح غاما تنسيق التشفير: H.264/H.265/MJPEG يدعم وظيفة حماية ضوء قوية |
| الضوء المرئي عالي الوضوح | جهاز استشعار:1/1.8 "سطح الهدف CMOS درجة ضوء النجوم، ICR لون إلى تحويل الأسود دقة: 2688×1520 الإضاءة: اللون: 0.002 لوكس؛ الأسود والأبيض: 0.0002 لوكس تنسيقات التشفير: H.264/H.265/MJPEG تحسين الصورة: يدعم نطاق ديناميكي واسع ، وقمع ضوء قوي ، وتثبيت الصورة الإلكترونية ، والحد من الضوضاء الرقمية ثلاثية الأبعاد ، والتوازن التلقائي للأبيض الطول المحرك: 12.5×775 ملم عدسة تكبير كهربائية عالية الوضوح إزالة التشويش: يدعم كل من إزالة التشويش البصري والإلكتروني |
| وظيفة التتبع | 1طريقة التتبع: تتبع الأجهزة المدمجة في الطرف الأمامي 2وضع التتبع: التتبع اليدوي، التتبع التلقائي، دعم ربط الرادار 3تحويل الفيديو: تعقب الفيديو الرقمي عالي الوضوح الضوئي / الرقمي تحت الحمراء 4وظيفة التتبع: مدمجة في خوارزميات تتبع متعددة، تدعم الكشف عن أهداف متعددة، التقاط تلقائي، تكبير تلقائي أثناء التتبع، عرض في الوقت الفعلي مسار الهدف،مكافحة الإغلاق العابر، الخ تتبع يدوي وأوتوماتيكي، دعم تتبع الرادار الربط؛ دعم التعرف على الهدف خلال عملية التتبع؛ دعم التعرف والتتبع؛دعم التتبع التكيفي لبوابة موجة الهواء، ويمكن تكييف حجم صندوق التتبع وفقا للحجم المستهدف. العرض التتبع: مجهزة مع تعقب الهدف العين النسر العرض، يمكن ضبط وضع العين النسر تعسفا، ودعم الهدف 2، 4، و 8x عرض تكبير |
| تحليل | 1. بنيت في 16توبس معالج قوة الحوسبة 2طريقة التنفيذ: وحدة تحليل ذكية مضمنة في الطرف الأمامي 3اكتشاف السلوك غير الطبيعي: يدعم التعرف على الهدف؛ يدعم اكتشاف الاختراق الإقليمي، اكتشاف الاختراق عبر الحدود، اكتشاف الحركة، الخ التعرف على التصنيف: يدعم التعرف على التصنيف للأهداف مثل الأشخاص والسيارات والطائرات بدون طيار والطيور وما إلى ذلك (يتطلب مساعدة العميل في توفير مجموعات البيانات) |
| تعزيز الوظائف | 1إدارة الصحة: يدعم القوة على الاختبار الذاتي، استفسار الحالة، وردود فعل رمز العيب، ويدعم استفسارات صحة الأجهزة مثل الضوء المرئي، مكونات التصوير الحراري،محركات الارتفاع الأفقي، درجة حرارة الشريحة، ووقت التشغيل 2ردود الفعل البيانات: لديها في الوقت الحقيقي / ردود الفعل استفسار ووظائف تحديد الموقع للعدسة زاوية مجال الرؤية، تكبير، قيمة زوم / التركيز، وزاوية اللوحة،وتدعم وظائف الاستفسار / ردود الفعل في الوقت الحقيقي وموقع الزوايا الأفقية والزاوية الترقية والصيانة: يمكن إعادة تشغيلها عن بعد ، وظيفة الترقية عن بعد ، مريحة لصيانة النظام |
| معايير مؤشر وحدة تحويل الأجهزة | |
| أجهزة تحريك ذات محور واحد | 1زاوية الدوران للمنضدة: الدوران المستمر في المنحدر N × 360 ° 2الحد الأقصى لسرعة المحور: ≥ 130 درجة في الثانية 3الحد الأدنى لسرعة المحور: ≤ 0.1 °/s 4الحد الأقصى لتسارع المحور: ≥ 90 °/s2 5دقة التوجيه: ≤ 0.1 درجة 6وقت استجابة الحد الأدنى للوجهة الثابتة: ≤ 2 ثواني (مستقر من 0 ° إلى 90 °) نطاق تعديل مؤخرة الارتفاع: لا يقل عن -25 درجة إلى 10 درجات |
