ارتفاع منخفض أكثر من 5 كيلومترات نظام مكافحة الطائرات بدون طيار

1
MOQ
ارتفاع منخفض أكثر من 5 كيلومترات نظام مكافحة الطائرات بدون طيار
ميزات صالة عرض منتوج وصف نتحدث الآن
ميزات
مواصفات
تتبع متعدد الهدف: يدعم منطق تبديل التتبع متعدد الهدف ، ويمكنه تتبع جميع المسارات المستهدفة في الوقت الفعلي
قدرة التداخل المضادة: مزود بحساسية الكشف والتكيف عبر الإنترنت لنطاق السرعة ، وكذلك وظيفة ترشيح تداخل المسار غير الطبيعية ،
كشف المسافة: ≥5 كم
مسافة خادعة: ≥1 كم
إبراز:

نظام مكافحة الطائرات بدون طيار قابل للتخصيص,نظام مكافحة الطائرات بدون طيار قابل للتخصيص,نظام مكافحة الطائرات بدون طيار 5 كم

,

Anti Drone System Customizable

,

5km Directional Anti Drone System

معلومات اساسية
اسم العلامة التجارية: Lei Tan
رقم الموديل: LTSR-HDQ
شروط الدفع والشحن
شروط الدفع: ، L / C، D / A، D / P، T / T، ويسترن يونيون، موني جرام
منتوج وصف

نظام رادار أمن على ارتفاع منخفض أكثر من 5 كيلومترات نظام مكافحة الطائرات بدون طيار الموجه للكشف عن التداخل



I. وصف المنتج



نظام الدفاع ضد الطائرات بدون طيار خمسة في واحد هو حل شامل مصمم للكشف عن المراقبة ومواجهة الطائرات بدون طيار غير المصرح بها في المناطق الحرجة مثل القواعد العسكريةالمرافق الحكومية، والبنية التحتية الرئيسية. هذا النظام يدمج العديد من التقنيات المتقدمة، بما في ذلك الكشف عن الرادار، الكشف عن الترددات الراديوية (RF) ، التتبع الكهرو البصري، التداخل الإلكتروني،وتزوير GNSSيوفر حلًا مغلقًا من الكشف إلى التدابير المضادة ، مما يضمن مراقبة الوقت الحقيقي والاستجابة السريعة للانتهاكات بدون طيار.النظام مناسب لكل من الاستخدامات الثابتة والمتنقلة وقادر على الدفاع ضد تهديدات الطائرات بدون طيار التقليدية وغير التقليدية.



II. خصائص المنتج



الكشف المتكامل والتدابير المضادة



يجمع النظام بين تقنيات الكشف النشطة والسلبية، بما في ذلك الرادار، الكشف عن الراديو الراديوي، والتتبع البصري الكهربائي، لتوفير الكشف الشامل والدقيق عن تهديدات الطائرات بدون طيار.كما أنه يدمج إمكانات تحويل GNSS وإمكانات التدخل الإلكتروني لتحييد الطائرات بدون طيار المكتشفة بشكل فعال.



مرنة و قابلة للتخصيص



يقدم النظام خيارات توزيع مرنة ويمكن تخصيصه لتلبية متطلبات المستخدمين المحددة.يدعم كل من أوضاع التشغيل اليدوية والأتوماتيكية ويوفر مخططات اكتشاف متعددة للتكيف مع بيئات تشغيل مختلفة.

القدرة على التكيف مع البيئة



III. وظائف المنتج



الكشف الشامل:يوفر النظام الكشف في الوقت الحقيقي وتتبع الطائرات بدون طيار باستخدام الرادار، الكشف عن الراديو الراديوي، والتتبع الكهربائي البصري.يقدم نطاق اكتشاف يزيد عن 5 كيلومترات ويمكنه تحديد وتتبع أهداف متعددة في وقت واحد.



C الآليالتدابير المضادة:يمكن للنظام أن يبدأ تلقائيًا إجراءات مضادة مثل التدخل الإلكتروني وتزوير GNSS عند اكتشاف تهديد الطائرات بدون طيار.هذه التدابير المضادة تعطل إشارات التحكم في الطائرة و أنظمة الملاحة، وتحييد التهديد بشكل فعال.



إدارة البيانات وتحليلها:يتضمن النظام برنامج تحكم وإدارة يمكّن المستخدمين من إدارة وتحليل بيانات الكشف وإعداد مناطق الإنذار وتكوين بروتوكولات الاستجابة.كما يدعم التكامل مع أنظمة الأمن الأخرى لتعزيز الوعي بالوضع.



IV.المعلم

المؤشرات الوظيفية

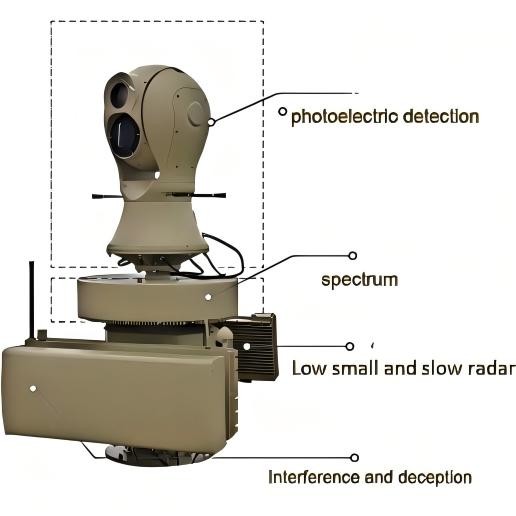

التكوين القياسي UAD-XTF-PZGLE05 (الرادار، الطيف، الكهربائي البصري، التشويش، الاحتيال، جهاز التحكم، وبرنامج الإدارة)
مسافة الكشف ≥5 كيلومتر
نطاق تردد الكشف 70 ميغاهرتز إلى 6000 ميغاهرتز، ملاحظة: يمكن تخصيص نطاقات تردد أخرى
التكرار الخادع GPS/GALILEO/GLONASS/بيدو
مسافة خادعة ≥1 كم
نطاق تردد التداخل 5900-6200MHz/5600-5950MHz/5100-5350MHz
4850-5100MHz/2280-2540MHz/1750-2000MHz
1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz
معايير الرادار المعلمات التفصيلية المدرجة أدناه: معايير أداء وحدة الرادار
المعلمات البصرية الإلكترونية المعلمات الكهروضوئية يتم سرد المعلمات التفصيلية في الجدول أدناه *4 معايير أداء الوحدة الكهروضوئية
مؤشرات ميكانيكية
مقاومة الرياح رياح قوية
درجة حرارة العمل -40°C55°C
درجة حرارة التخزين -45°C65°C
تصنيف الحماية IP65
رطوبة العمل  95%
واجهة البيانات RJ45
منفذ الطاقة الجهد: 220 فولت
الطاقة: ≤550W (وضع الكشف) ، ≤1950W (وضع الإجراءات المضادة)
وزن 250 كجم
الحجم 850ملم × 850ملم × 1700ملم
ميزات المنصة القائمة البيضاء والقائمة السوداء، الكشف في الوقت الحقيقي، التتبع البصري، الإجراءات المضادة التلقائية، الإجراءات المضادة اليدوية، خريطة GIS، تخزين البيانات، استفسار الأحداث.
معايير مؤشر وحدة الكشف عن الطيف
نطاق تردد الكشف 20MHz-6GHz
نصف قطر الكشف ≥5km
حدد مسافة القطر ≥5 كيلومترات، يمكن التعرف على بعض العلامات التجارية والنماذج طائرات بدون طيار
زاوية الكشف 360°
خطأ دقة القياس الزاوي (جذر متوسط مربع) مسافة 5 كم أو أكثر ≤ 1°
الحد الأدنى لارتفاع الكشف <0m
معايير مؤشر وحدة التداخل
نطاق تردد التداخل 5900-6200 ميغاهرتز
5600-5950 ميغاهرتز
5100-5350 ميغاهرتز
4850-5100MHz
2280-2540 ميغاهرتز
1750-2000MHz
1100-1400 ميغاهرتز
850-1050 ميغاهرتز
720-950 ميغاهرتز
410-520 ميغاهرتز
منفذ الطاقة 50 واط
مسافة التداخل ثلاثة كيلومترات
معايير وحدة الرادار
نظام العمل نظام التسلسل المرحلي (مسح الأزيموث+مسح المرحلة الارتفاعية)
نطاق تردد العمل (إكس باند)
قوة الكشف الفعالة ≥5.0KM ((UAV)
≥8.0KM ((المشاة)
≥10.0KM ((المركبات)
≥5.0KM ((القوارب)
تحديد السرعة 0.5m/s-83m/s
دقة الأزيموث ≤0.3° ((بحث عن) ؛≤0.3° ((مسار)
دقة الطول ≤1.0° ((بحث عن)) ≤0.5° ((مسار))
معدل البيانات ≤5s/دائرة
معايير مؤشر الوحدة البصرية الإلكترونية
مسافة العمل في حالة الرؤية الجوية ≥ 20km ، الرطوبة ≤ 50% RH ، وفارق درجة الحرارة> 6K ، مسافة الكشف عن الضوء المرئي ≥ 5000m ، مسافة التتبع ≥ 4000m ، مسافة التعرف ≥ 3000m لـ 0.3m × 0.3m أهداف المركبات الجوية بدون طيار؛ مسافة الكشف عن التصوير الحراري ≥ 1500m، مسافة التتبع ≥ 1000m، مسافة التعرف ≥ 1000m
التصوير الحراري تحت الحمراء كاشف: مستوى محوري تحت الحمراء من أكسيد الفاناديوم (VOx) غير المبرد
النطاق الطيفي: 8μm إلى 14μm
دقة: 640×512
يجب أن يكون أفضل من 30mK
طول محور العدسة: 31 إلى 155 مم، عدسة زوم بصرية متواصلة 5 مرات
تحكم العدسة: تكبير كهربائي، تركيز يدوي / تلقائي
تحسين الصورة: تقنية تحسين تفاصيل الصورة الرقمية SDE
الألوان الزائفة القطبية: الأسود الحراري، الأبيض الحراري، وخيارات متعددة للألوان الزائفة المتاحة
تعديل الصورة: الوضوح، التباين، تصحيح غاما
تنسيق التشفير: H.264/H.265/MJPEG
يدعم وظيفة حماية ضوء قوية
الضوء المرئي عالي الوضوح جهاز استشعار:1/1.8 "سطح الهدف CMOS درجة ضوء النجوم، ICR لون إلى تحويل الأسود
دقة: 2688×1520
الإضاءة: اللون: 0.002 لوكس؛ الأسود والأبيض: 0.0002 لوكس
تنسيقات التشفير: H.264/H.265/MJPEG
تحسين الصورة: يدعم نطاق ديناميكي واسع ، وقمع ضوء قوي ، وتثبيت الصورة الإلكترونية ، والحد من الضوضاء الرقمية ثلاثية الأبعاد ، والتوازن التلقائي للأبيض
الطول المحرك: 12.5×775 ملم عدسة تكبير كهربائية عالية الوضوح
إزالة التشويش: يدعم كل من إزالة التشويش البصري والإلكتروني
وظيفة التتبع 1طريقة التتبع: تتبع الأجهزة المدمجة في الطرف الأمامي
2وضع التتبع: التتبع اليدوي، التتبع التلقائي، دعم ربط الرادار
3تحويل الفيديو: تعقب الفيديو الرقمي عالي الوضوح الضوئي / الرقمي تحت الحمراء
4وظيفة التتبع: مدمجة في خوارزميات تتبع متعددة، تدعم الكشف عن أهداف متعددة، التقاط تلقائي، تكبير تلقائي أثناء التتبع، عرض في الوقت الفعلي مسار الهدف،مكافحة الإغلاق العابر، الخ تتبع يدوي وأوتوماتيكي، دعم تتبع الرادار الربط؛ دعم التعرف على الهدف خلال عملية التتبع؛ دعم التعرف والتتبع؛دعم التتبع التكيفي لبوابة موجة الهواء، ويمكن تكييف حجم صندوق التتبع وفقا للحجم المستهدف.
العرض التتبع: مجهزة مع تعقب الهدف العين النسر العرض، يمكن ضبط وضع العين النسر تعسفا، ودعم الهدف 2، 4، و 8x عرض تكبير
تحليل 1. بنيت في 16توبس معالج قوة الحوسبة
2طريقة التنفيذ: وحدة تحليل ذكية مضمنة في الطرف الأمامي
3اكتشاف السلوك غير الطبيعي: يدعم التعرف على الهدف؛ يدعم اكتشاف الاختراق الإقليمي، اكتشاف الاختراق عبر الحدود، اكتشاف الحركة، الخ
التعرف على التصنيف: يدعم التعرف على التصنيف للأهداف مثل الأشخاص والسيارات والطائرات بدون طيار والطيور وما إلى ذلك (يتطلب مساعدة العميل في توفير مجموعات البيانات)
تعزيز الوظائف 1إدارة الصحة: يدعم القوة على الاختبار الذاتي، استفسار الحالة، وردود فعل رمز العيب، ويدعم استفسارات صحة الأجهزة مثل الضوء المرئي، مكونات التصوير الحراري،محركات الارتفاع الأفقي، درجة حرارة الشريحة، ووقت التشغيل
2ردود الفعل البيانات: لديها في الوقت الحقيقي / ردود الفعل استفسار ووظائف تحديد الموقع للعدسة زاوية مجال الرؤية، تكبير، قيمة زوم / التركيز، وزاوية اللوحة،وتدعم وظائف الاستفسار / ردود الفعل في الوقت الحقيقي وموقع الزوايا الأفقية والزاوية
الترقية والصيانة: يمكن إعادة تشغيلها عن بعد ، وظيفة الترقية عن بعد ، مريحة لصيانة النظام
معايير مؤشر وحدة تحويل الأجهزة
أجهزة تحريك ذات محور واحد 1زاوية الدوران للمنضدة: الدوران المستمر في المنحدر N × 360 °
2الحد الأقصى لسرعة المحور: ≥ 130 درجة في الثانية
3الحد الأدنى لسرعة المحور: ≤ 0.1 °/s
4الحد الأقصى لتسارع المحور: ≥ 90 °/s2
5دقة التوجيه: ≤ 0.1 درجة
6وقت استجابة الحد الأدنى للوجهة الثابتة: ≤ 2 ثواني (مستقر من 0 ° إلى 90 °)
نطاق تعديل مؤخرة الارتفاع: لا يقل عن -25 درجة إلى 10 درجات

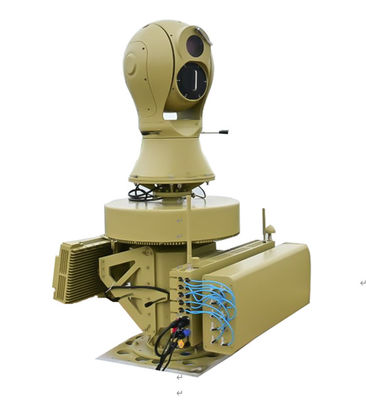

ارتفاع منخفض أكثر من 5 كيلومترات نظام مكافحة الطائرات بدون طيار 0

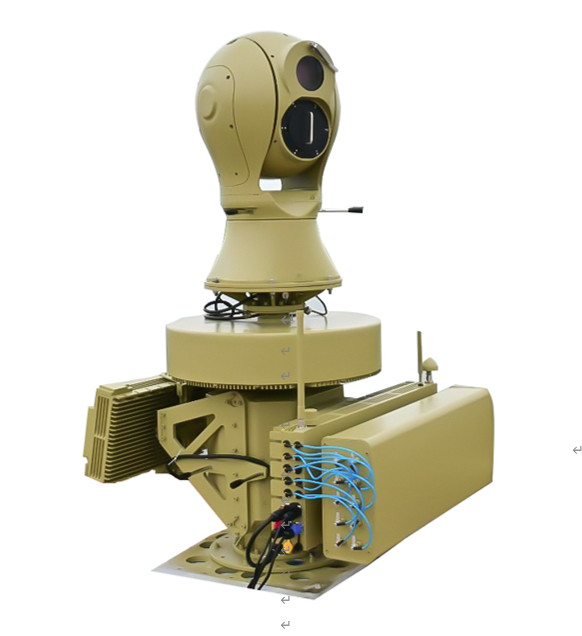

ارتفاع منخفض أكثر من 5 كيلومترات نظام مكافحة الطائرات بدون طيار 1

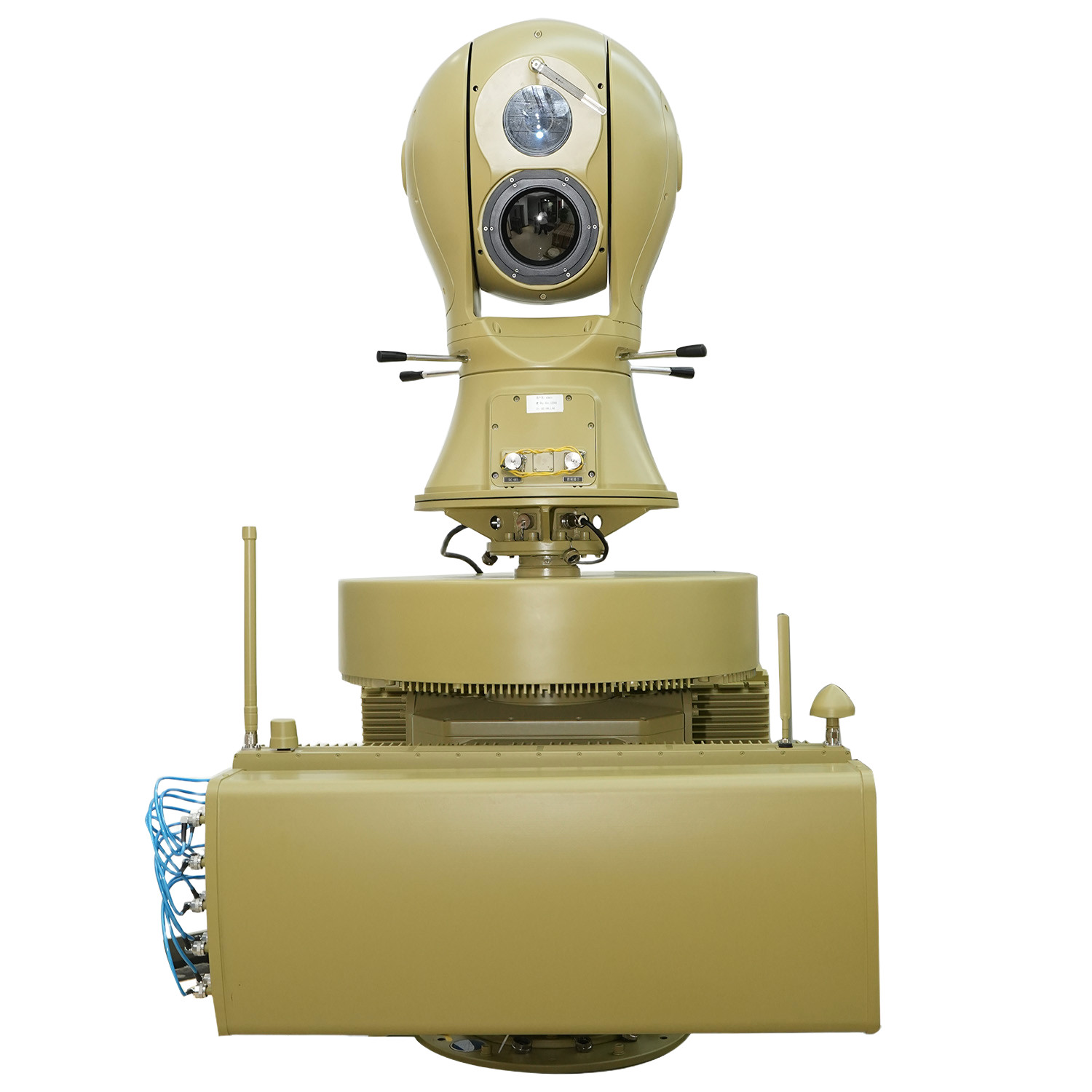

ارتفاع منخفض أكثر من 5 كيلومترات نظام مكافحة الطائرات بدون طيار 2     ارتفاع منخفض أكثر من 5 كيلومترات نظام مكافحة الطائرات بدون طيار 3
