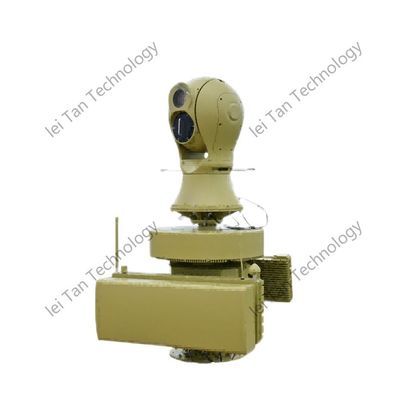

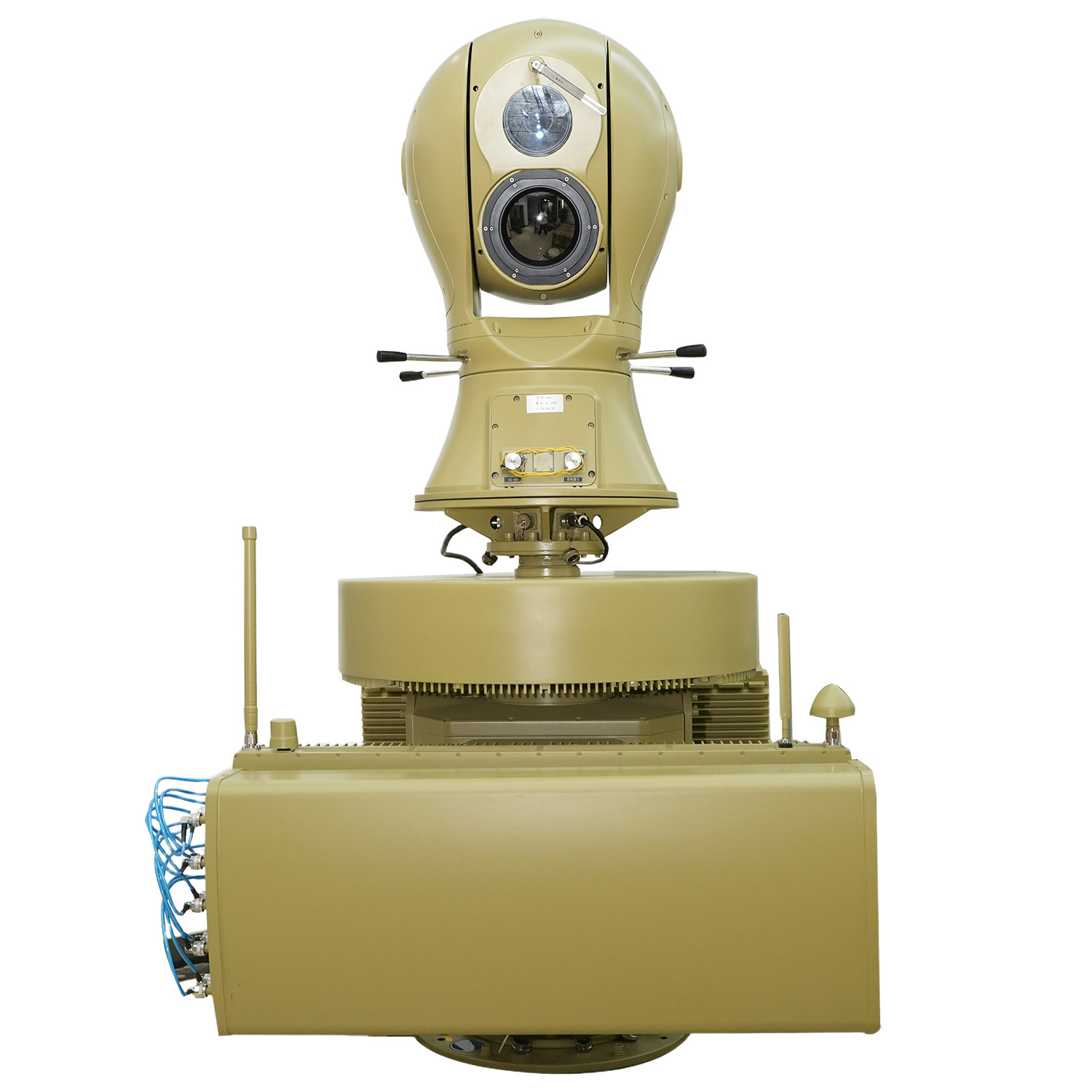

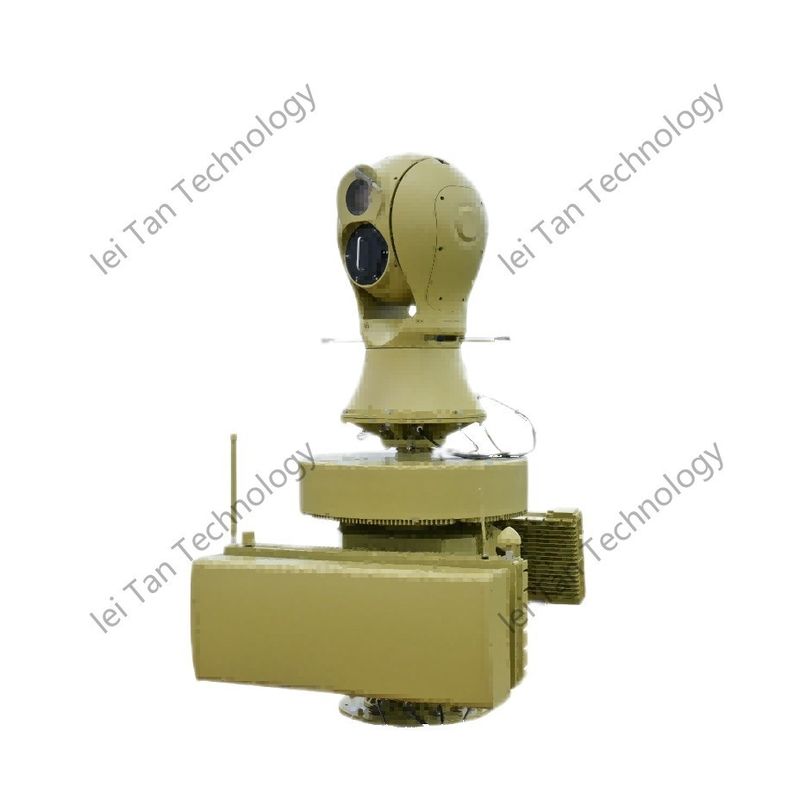

الكشف عن الطائرات بدون طيار، 3km مداخلة المدى رادار نظام دفاعي الهبوط القسري أو العودة
Ⅰوصف المنتج
جهاز الكشف عن الطائرات بدون طيار، نظام الدفاع عن رادار مداخلة 3 كيلومتر هو حل متقدم لمكافحة الطائرات بدون طيار مصمم للكشف عن الطائرات بدون طيار غير المصرح بها وتعقبها وتحييدها داخل المجال الجوي الآمن.هذا النظام يدمج الكشف عن الرادارتحليل الترددات الراديوية وتكنولوجيا التداخل الاتجاهية لضمان حماية شاملة ضد تهديدات الطائرات بدون طيار.
Ⅱخصائص المنتج
1الكشف عن المدى الطويل دقة عالية
مدى الكشف عن الطائرات بدون طيار 5 كيلومترات باستخدام الرادار المتقدم والمسح اللاسلكي.تتبع عالي الدقة مع اندماج متعددة أجهزة الاستشعار (الرادار، الراديو الراديوي، والبصري).تغطية 360 درجة في جميع الاتجاهات لمراقبة كاملة للمجال الجوي.
2التدخل الفعال ضد الطائرات بدون طيار
مدى التداخل 3 كيلومتر مع تشويش الإشارة الاتجاهية.يدعم الهبوط القسري والعودة للمنزل وقطع الإشارة.التشويش متعدد النطاقات ((GNSS ، 2.4GHz ، 5.8GHz ، ISM bands) من أجل التوافق الواسع.
3التعرف الذكي على التهديدات
تصنيف طائرات بدون طيار تعمل بالذكاء الاصطناعي (تمييز بين الطائرات بدون طيار الصديقة والعدائية).تقييم التهديدات التلقائي مع تنبيهات في الوقت الحقيقيقاعدة بيانات قائمة سوداء لموديلات طائرات بدون طيار خبيثة معروفة
4خيارات توزيع مرنة
التكوينات الثابتة والمتنقلة والمحمولة متوفرة.النشر السريع (أقل من 10 دقائق للوحدات المتنقلة).دمج الشبكة مع أنظمة القيادة والتحكم (C2).
5عملية سهلة الاستخدام
واجهة برمجيات بديهية مع رسم خرائط رادار في الوقت الحقيقي.أوضاع الدفاع الآلي (تفعيل بنقرة واحدة)المراقبة والتحكم عن بعد عن طريق الكمبيوتر الشخصي أو الأجهزة المحمولة
Ⅲوظائف المنتج
1تعقب الكشف عن الطائرات بدون طيار
كشف الرادار:يقوم بفحص واكتشاف الطائرات بدون طيار على بعد 5 كيلومتراتتحليل الطيف الراديوي: يحدد إشارات الاتصال بالطائرات بدون طيار (Wi-Fi ، التحكم عن بعد ، GPS).التحقق البصري: يؤكد الأهداف بواسطة كاميرات عالية الدقة (اختياري).
2. تشويش التداخل الإشارة
تعطل نظام GNSS: يقاطع إشارات GPS / GLONASS / Beidou ، مما يجبر الطائرات بدون طيار على الإرتفاع أو الهبوط.التحكم عن بعد: يمنع إشارات 2.4GHz/5.8GHz، مما يؤدي إلى RTH أو الهبوط القسري.التدخلات الموجهة: التشويش المركزية لتقليل التأثير الجانبي.
3استراتيجيات دفاع متعددة الطبقات
القتل الناعم (غير المدمر): تعطيل الإشارة، التزوير، أو الهبوط القسري.القتل الصعب (اختياري): التكامل مع الأنظمة الحركية (مثل البنادق الشبكة والليزر).الاستجابة الآلية: تدابير مضادة مبرمجة مسبقاً بناءً على مستوى التهديد.
4تحليل تسجيل البيانات
سجل الأحداث: يحتفظ بجميع أنشطة الطائرات بدون طيار المكتشفة للتحليل الجنائي.تقارير التهديدات: تولد ملخصات الحوادث الآلية.تنبيهات في الوقت الحقيقي: يُعلم المشغلين عن طريق تنبيهات صوتية أو بصرية أو شبكية.
5قابلية توسيع تكامل النظام
واجهات برمجة التطبيقات لتكامل C2: متوافقة مع أنظمة الأمان الخاصة بالجهات الخارجية.شبكة وحدات متعددة: تمكن من تنسيق دفاع الطائرات بدون طيار على نطاق واسع.التوسع الوحدوي: يدعم أجهزة استشعار إضافية (الكشف الحراري والصوتي).
Ⅳمعايير المنتج
| المؤشرات الوظيفية | |
| التكوين القياسي | UAD-XTF-PZGLE05 (الرادار، الطيف، الكهربائي البصري، التشويش، الاحتيال، جهاز التحكم، وبرنامج الإدارة) |
| مسافة الكشف | ≥5 كيلومتر |
| نطاق تردد الكشف | 70 ميغاهرتز إلى 6000 ميغاهرتز، ملاحظة: يمكن تخصيص نطاقات تردد أخرى |
| التكرار الخادع | GPS/GALILEO/GLONASS/بيدو |
| مسافة خادعة | ≥1 كم |
| نطاق تردد التداخل | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| معايير الرادار | المعلمات التفصيلية المدرجة أدناه: معايير أداء وحدة الرادار |
| المعلمات البصرية الإلكترونية | المعلمات الكهروضوئية يتم سرد المعلمات التفصيلية في الجدول أدناه *4 معايير أداء الوحدة الكهروضوئية |
| مؤشرات ميكانيكية | |
| مقاومة الرياح | رياح قوية |
| درجة حرارة العمل | -40°C55°C |
| درجة حرارة التخزين | -45°C65°C |
| تصنيف الحماية | IP65 |
| رطوبة العمل | ≤95% |
| واجهة البيانات | RJ45 |
| منفذ الطاقة | الجهد: 220 فولت الطاقة: ≤550W (وضع الكشف) ، ≤1950W (وضع الإجراءات المضادة) |
| وزن | 250 كجم |
| الحجم | 850ملم × 850ملم × 1700ملم |
| ميزات المنصة | القائمة البيضاء والقائمة السوداء، الكشف في الوقت الحقيقي، التتبع البصري، الإجراءات المضادة التلقائية، الإجراءات المضادة اليدوية، خريطة GIS، تخزين البيانات، استفسار الأحداث. |
| معايير مؤشر وحدة الكشف عن الطيف | |
| نطاق تردد الكشف | 20MHz-6GHz |
| نصف قطر الكشف | ≥5km |
| حدد مسافة القطر | ≥5 كيلومترات، يمكن التعرف على بعض العلامات التجارية والنماذج طائرات بدون طيار |
| زاوية الكشف | 360° |
| خطأ دقة القياس الزاوي (جذر متوسط مربع) | مسافة 5 كم أو أكثر ≤ 1° |
| الحد الأدنى لارتفاع الكشف | <0m |
| معايير مؤشر وحدة التداخل | |
| نطاق تردد التداخل | 5900-6200 ميغاهرتز |
| 5600-5950 ميغاهرتز | |
| 5100-5350 ميغاهرتز | |
| 4850-5100MHz | |
| 2280-2540 ميغاهرتز | |
| 1750-2000MHz | |
| 1100-1400 ميغاهرتز | |
| 850-1050 ميغاهرتز | |
| 720-950 ميغاهرتز | |
| 410-520 ميغاهرتز | |
| منفذ الطاقة | 50 واط |
| مسافة التداخل | ثلاثة كيلومترات |
| معايير وحدة الرادار | |
| نظام العمل | نظام التسلسل المرحلي (مسح الأزيموث+مسح المرحلة الارتفاعية) |
| نطاق تردد العمل | (إكس باند) |
| قوة الكشف الفعالة | ≥5.0KM ((UAV) |
| ≥8.0KM ((المشاة) | |
| ≥10.0KM ((المركبات) | |
| ≥5.0KM ((القوارب) | |
| تحديد السرعة | 0.5m/s-83m/s |
| دقة الأزيموث | ≤0.3° ((بحث عن) ؛≤0.3° ((مسار) |
| دقة الطول | ≤1.0° ((بحث عن)) ≤0.5° ((مسار)) |
| معدل البيانات | ≤5s/دائرة |
| معايير مؤشر الوحدة البصرية الإلكترونية | |
| مسافة العمل | في حالة الرؤية الجوية ≥ 20km ، الرطوبة ≤ 50% RH ، وفارق درجة الحرارة> 6K ، مسافة الكشف عن الضوء المرئي ≥ 5000m ، مسافة التتبع ≥ 4000m ، مسافة التعرف ≥ 3000m لـ 0.3m × 0.3m أهداف المركبات الجوية بدون طيار؛ مسافة الكشف عن التصوير الحراري ≥ 1500m، مسافة التتبع ≥ 1000m، مسافة التعرف ≥ 1000m |
| التصوير الحراري تحت الحمراء | كاشف: مستوى محوري تحت الحمراء من أكسيد الفاناديوم (VOx) غير المبرد النطاق الطيفي: 8μm إلى 14μm دقة: 640×512 يجب أن يكون أفضل من 30mK طول محور العدسة: 31 إلى 155 مم، عدسة زوم بصرية متواصلة 5 مرات تحكم العدسة: تكبير كهربائي، تركيز يدوي / تلقائي تحسين الصورة: تقنية تحسين تفاصيل الصورة الرقمية SDE الألوان الزائفة القطبية: الأسود الحراري، الأبيض الحراري، وخيارات متعددة للألوان الزائفة المتاحة تعديل الصورة: الوضوح، التباين، تصحيح غاما تنسيق التشفير: H.264/H.265/MJPEG يدعم وظيفة حماية ضوء قوية |
| الضوء المرئي عالي الوضوح | جهاز استشعار:1/1.8 "سطح الهدف CMOS درجة ضوء النجوم، ICR لون إلى تحويل الأسود دقة: 2688×1520 الإضاءة: اللون: 0.002 لوكس؛ الأسود والأبيض: 0.0002 لوكس تنسيقات التشفير: H.264/H.265/MJPEG تحسين الصورة: يدعم نطاق ديناميكي واسع ، وقمع ضوء قوي ، وتثبيت الصورة الإلكترونية ، والحد من الضوضاء الرقمية ثلاثية الأبعاد ، والتوازن التلقائي للأبيض الطول المحرك: 12.5×775 ملم عدسة تكبير كهربائية عالية الوضوح إزالة التشويش: يدعم كل من إزالة التشويش البصري والإلكتروني |
| وظيفة التتبع | 1طريقة التتبع: تتبع الأجهزة المدمجة في الطرف الأمامي 2وضع التتبع: التتبع اليدوي، التتبع التلقائي، دعم ربط الرادار 3تحويل الفيديو: تعقب الفيديو الرقمي عالي الوضوح الضوئي / الرقمي تحت الحمراء 4وظيفة التتبع: مدمجة في خوارزميات تتبع متعددة، تدعم الكشف عن أهداف متعددة، التقاط تلقائي، تكبير تلقائي أثناء التتبع، عرض في الوقت الفعلي مسار الهدف،مكافحة الإغلاق العابر، الخ تتبع يدوي وأوتوماتيكي، دعم تتبع الرادار الربط؛ دعم التعرف على الهدف خلال عملية التتبع؛ دعم التعرف والتتبع؛دعم التتبع التكيفي لبوابة موجة الهواء، ويمكن تكييف حجم صندوق التتبع وفقا للحجم المستهدف. العرض التتبع: مجهزة مع تعقب الهدف العين النسر العرض، يمكن ضبط وضع العين النسر تعسفا، ودعم الهدف 2، 4، و 8x عرض تكبير |
| تحليل | 1. بنيت في 16توبس معالج قوة الحوسبة 2طريقة التنفيذ: وحدة تحليل ذكية مضمنة في الطرف الأمامي 3اكتشاف السلوك غير الطبيعي: يدعم التعرف على الهدف؛ يدعم اكتشاف الاختراق الإقليمي، اكتشاف الاختراق عبر الحدود، اكتشاف الحركة، الخ التعرف على التصنيف: يدعم التعرف على التصنيف للأهداف مثل الأشخاص والسيارات والطائرات بدون طيار والطيور وما إلى ذلك (يتطلب مساعدة العميل في توفير مجموعات البيانات) |
| تعزيز الوظائف | 1إدارة الصحة: يدعم القوة على الاختبار الذاتي، استفسار الحالة، وردود فعل رمز العيب، ويدعم استفسارات صحة الأجهزة مثل الضوء المرئي، مكونات التصوير الحراري،محركات الارتفاع الأفقي، درجة حرارة الشريحة، ووقت التشغيل 2ردود الفعل البيانات: لديها في الوقت الحقيقي / ردود الفعل استفسار ووظائف تحديد الموقع للعدسة زاوية مجال الرؤية، تكبير، قيمة زوم / التركيز، وزاوية اللوحة،وتدعم وظائف الاستفسار / ردود الفعل في الوقت الحقيقي وموقع الزوايا الأفقية والزاوية الترقية والصيانة: يمكن إعادة تشغيلها عن بعد ، وظيفة الترقية عن بعد ، مريحة لصيانة النظام |
| معايير مؤشر وحدة تحويل الأجهزة | |
| أجهزة تحريك ذات محور واحد | 1زاوية الدوران للمنضدة: الدوران المستمر في المنحدر N × 360 ° 2الحد الأقصى لسرعة المحور: ≥ 130 درجة في الثانية 3الحد الأدنى لسرعة المحور: ≤ 0.1 °/s 4الحد الأقصى لتسارع المحور: ≥ 90 °/s2 5دقة التوجيه: ≤ 0.1 درجة 6وقت استجابة الحد الأدنى للوجهة الثابتة: ≤ 2 ثواني (مستقر من 0 ° إلى 90 °) نطاق تعديل مؤخرة الارتفاع: لا يقل عن -25 درجة إلى 10 درجات |
السادس عشر:ميزات المنتج
|
خصائص المنتج |
نظام (هاي دونغ تشينغ) المضاد للطائرات بدون طيار يمكنه مراقبة وتتبع تحركات الطائرات بدون طيار في الوقت الحقيقييمكن للنظام تحديد وتحديد أهداف الطائرات بدون طيار بسرعة، الحصول على موقعهم، والسرعة، ومسار الطيران في الوقت الحقيقي. |
|
التدخل والخداع |
يمتلك النظام قدرات قوية للتشويش والخداع في وضع التشويش يمكن للنظام أن يعمل يدوياً أو تلقائياً على تشويش الراديوأو العودة إلى القاعدةفي وضع الاحتيال، يستخدم النظام تقنية التزوير GNSS لتوجيه الطائرات بدون طيار من مسارها المقصود للطيران، بعيدا عن المناطق المحظورة والجذرية. |
|
تحليل الوضع واتخاذ القرارات |
يمكن لنظام هاي دونغ تشينغ المضاد للطائرات بدون طيار تحليل حالة التهديدات التي تم اكتشافها من قبل الطائرات بدون طيار وتوفير دعم القرارات للعملاء.يقوم النظام بسرعة بتقييم مستوى التهديد من الطائرات بدون طيار باستخدام البيانات في الوقت الحقيقي التي تم الحصول عليها من الرادار، أجهزة الاستشعار البصرية، ومعدات الاستكشاف الإلكتروني، جنبا إلى جنب مع نماذج تقييم التهديد المحددة مسبقا، وتقدم توصيات الاستجابة المقابلة للمستخدمين. |
|
الاستجابة المنسقة على عدة مستويات |

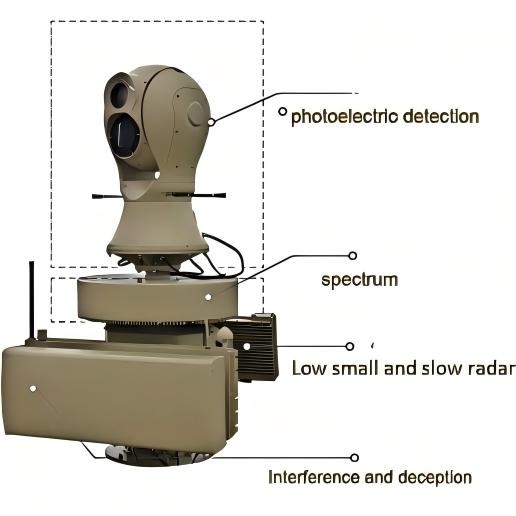

يدعم النظام أوضاع التخلص من الترابط على ثلاثة مستويات ومستويات مزدوجة تتضمن الرادار والطيف والتقنيات الكهروبصرية. في وضع الترابط على ثلاثة مستويات ، الكشف عن الرادار ،الكشف عن الطيف، والتحقق الكهربائي البصري يعملان معًا لتوفير مراقبة شاملة وتتبع الطائرات بدون طيار، وتعديل استراتيجيات التشويش أو الخداع تلقائيًا بناءً على مستويات التهديد.في وضع الارتباط بين المستويين، يمكن للمستخدمين اختيار مجموعات من الرادار مع الطيف، الرادار مع الكهربائية البصرية،أو الطيف مع الكهرباء البصرية على أساس الحالات الفعلية لمواجهة تهديدات الطائرات بدون طيار بمرونة في سيناريوهات مختلفة. |
|
الحماية الإقليمية |
نظام (هاي دونغ تشينغ) المضاد للطائرات بدون طيار يمكنه حماية مناطق واسعة بشكل فعالتغطيتها الواسعة وقدراتها القوية للمراقبة والتشويش تسمح لها بتوفير مراقبة شاملة لمنطقة التأهب والمناطق الأساسيةلضمان أن المناطق الحيوية تبقى آمنة من تهديدات الطائرات بدون طيار. |
