رادار الطيف التتبع الفوتو الكهربائي رادار نظام دفاعي استجابة للتهديدات متعددة المستويات
Ⅰوصف المنتج

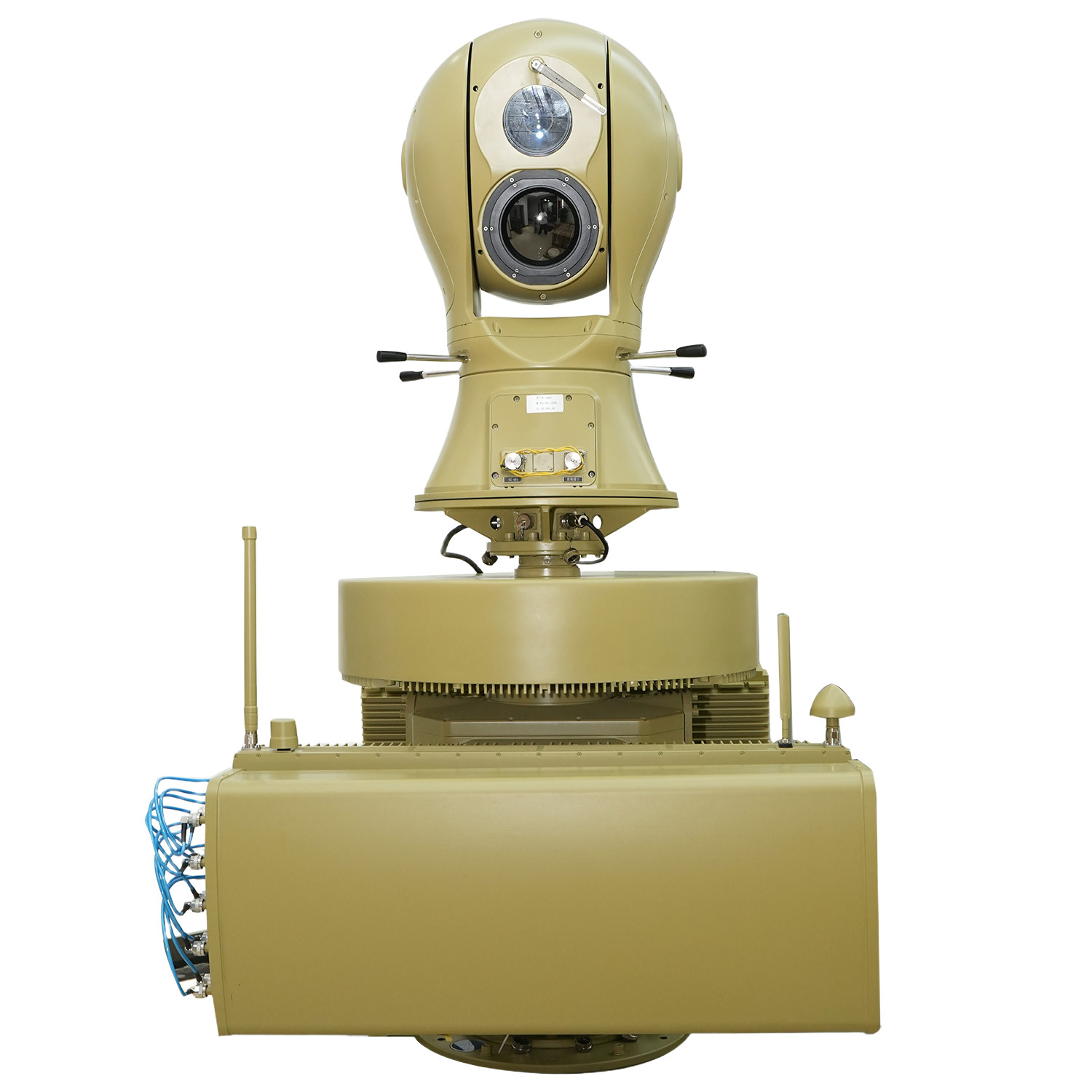

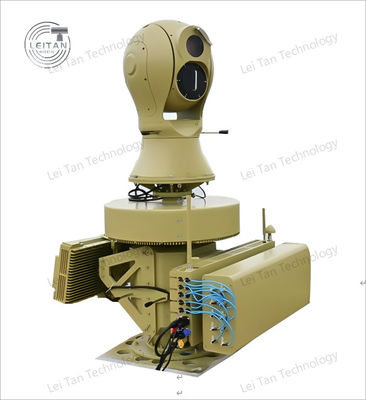

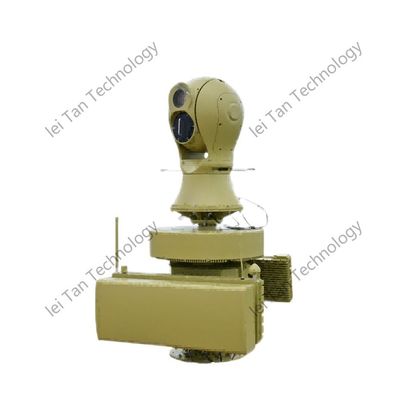

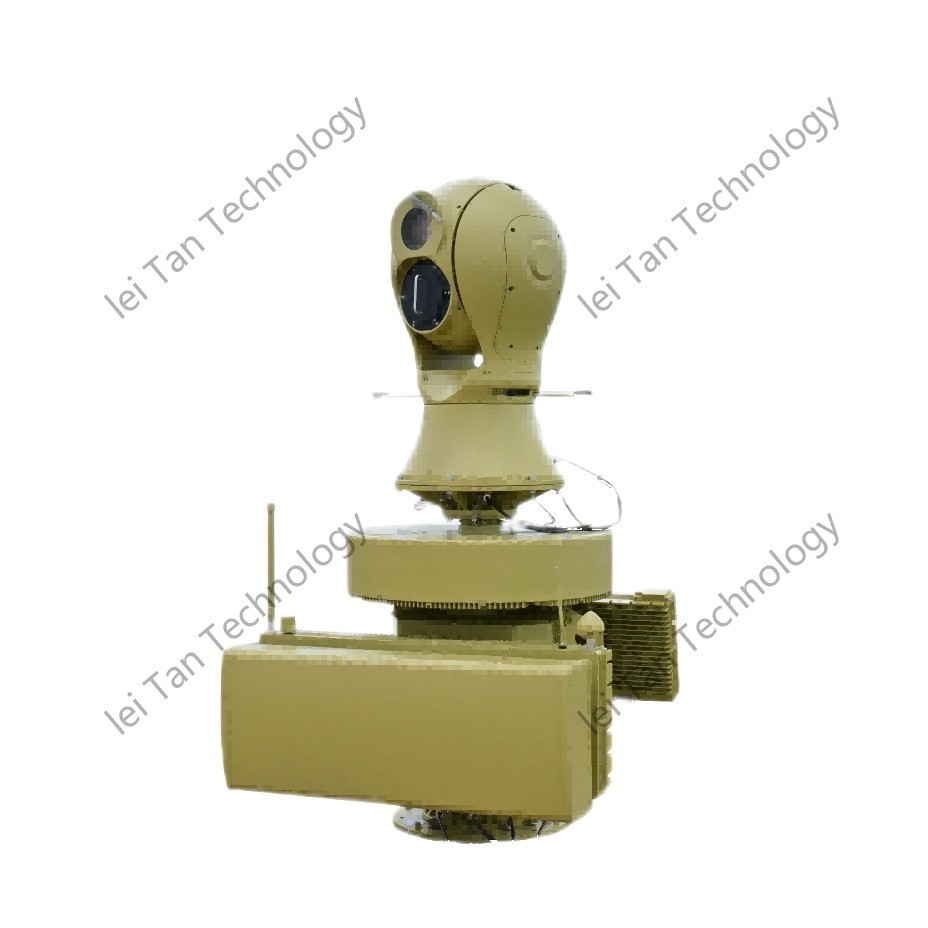

الرادار المتكامل، نظام الدفاع الرادار تتبع الطيف الكهروضوئي (IRSPT-RDS) هو حل الدفاع المتعدد أجهزة الاستشعار المتطورة مصممة للكشف عن، تتبع،و تحييد مجموعة واسعة من التهديدات في الوقت الحقيقييجمع بين الرادار المتقدم، تحليل الطيف، وتقنيات تتبع الكهرباء الضوئية، هذا النظام يوفر الوعي الوضعية الشاملة وقدرات الاستجابة السريعة للجيش،الأمن الداخلي، وحماية البنية التحتية الحيوية.
يدمج نظام IRSPT-RDS رادار عالي الأداء للكشف عن المدى الطويل ، ومراقبة الطيف الإلكتروني للاستخبارات الإشارية (SIGINT) ،وتتبع الكهربائي البصري / الأشعة تحت الحمراء عالي الدقة (EO / IR) للتوجيه الدقيقوتتيح هندستها الوحيدة التكامل السلس مع شبكات الدفاع القائمة، مما يضمن التشغيل المشترك مع أنظمة القيادة والتحكم (C2).
تم بناء النظام للاستجابة للتهديدات متعددة المستويات يصنف التهديدات تلقائيًا بناءً على شدتها ويقوم بنشر تدابير مضادة مناسبة ، بدءًا من التشويش الإلكتروني.سواء كان يواجه طائرات بدون طيار أو صواريخ أو هجمات الحرب الإلكترونية العدائية (EW) ، فإن IRSPT-RDS يضمن أداء دفاعي مثالي في البيئات التشغيلية المعقدة.
Ⅱخصائص المنتج
1تكنولوجيا الاندماج متعددة المستشعرات
الكشف عن الرادار: رادار عالية الدقة للبرامج الإلكترونية الممسوحة إلكترونياً (AESA) لتغطية 360 درجة.مراقبة الطيف: تحليل إشارة في الوقت الحقيقي للكشف عن التهديدات القائمة على الترددات الراديوية وتصنيفها. تتبع الفوتو الكهربائي: كاميرات EO / IR مع التعرف على الهدف القائم على الذكاء الاصطناعي للتتبع الدقيق.
2استجابة التهديدات التكيفية
تصنيف التهديد التلقائي: الخوارزميات التي تدفعها الذكاء الاصطناعي تقييم مستويات التهديد (منخفضة ومتوسطة وارتفاع).التدابير المضادة الديناميكية: تعديل استراتيجيات الاستجابة، بما في ذلك القتل الناعم (التشويش) والقتل الصعب (الاعتراض).
3قدرة حرب مركزة على الشبكة
التكامل السلس لـ C2: متوافق مع شبكات الدفاع القياسية لحلف شمال الأطلسي.مشاركة الروابط البيانية: تبادل بيانات التهديد في الوقت الحقيقي مع الأنظمة المتحالفة.
4. تحركات عالية وتوزيع سريع
تصميم وحدات: يمكن تركيبها على المركبات أو السفن أو تثبيتها في مواقع ثابتة.الإعداد السريع: تشغيل كامل في غضون دقائق من النشر
5كل الأحوال الجوية، كل المناطق العملية
مقاومة الطقس: وظائف في الظروف القاسية (المطر، الضباب، العواصف الرملية).EMI/EMP قاسية: مقاومة للتداخل الإلكتروني والتهديدات الإلكترونية.
Ⅲوظائف المنتج
1رادار كشف تتبع
مراقبة بعيدة المدى: يكتشف التهديدات الجوية والأرضية حتى 200 كم.تتبع الأهداف المتعددة: تتبع في وقت واحد أكثر من 500 هدف بدقة عالية.كشف الأهداف: قادر على تحديد الطائرات الخفية والطائرات بدون طيار الصغيرة.
2مراقبة الطيف الحرب الإلكترونية
تحليل إشارات الرادار: تحديد وتحديد موقع مصادر الرادار والاتصالات والتشويش.بصمات أصابع الإشارة الآلية: تعترف بتوقيعات التهديد المعروفة (طائرات بدون طيار العدو، أنظمة EW).خدع التشويش النشط: يقاطع الإشارات العدائية مع التدابير المضادة التكيفية.
3تعقب الكهرباء الضوئية
تصوير عالي الدقة: توفر كاميرات EO/IR مراقبة ليلا ونهارا.تصنيف ليزر: توجيه المقاطعات أو أسلحة الطاقة الموجهة.التعرف القائم على الذكاء الاصطناعي: يصنف الأهداف (الطائرات بدون طيار والصواريخ والمركبات) في الوقت الحقيقي.
4محايدة تهديدات متعددة المستويات
تدابير القتل الناعمة:التشويش الإلكتروني (التشويش على نظام تحديد المواقع الراديوي)تدابير مكافحة الأشعة تحت الحمراء الموجهة (DIRCM).إجراءات القتل الصعبة:التكامل مع أنظمة الدفاع الصاروخياعتراض بالليزر (اختياري)
5التحكم في القيادة (C2) التكامل
عرض ساحة المعركة في الوقت الحقيقي: يعرض بيانات التهديد على لوحة التحكم الموحدة.بروتوكولات الاستجابة الآلية: تسلسلات دفاعية مبرمجة مسبقاً للتفاعل السريع.التشغيل عن بعد: يمكن التحكم به عبر الأقمار الصناعية الآمنة أو روابط الراديو المشفرة.
Ⅳمعايير المنتج
| المؤشرات الوظيفية | |
| التكوين القياسي | UAD-XTF-PZGLE05 (الرادار، الطيف، الكهربائي البصري، التشويش، الاحتيال، جهاز التحكم، وبرنامج الإدارة) |
| مسافة الكشف | ≥5 كيلومتر |
| نطاق تردد الكشف | 70 ميغاهرتز إلى 6000 ميغاهرتز، ملاحظة: يمكن تخصيص نطاقات تردد أخرى |
| التكرار الخادع | GPS/GALILEO/GLONASS/بيدو |
| مسافة خادعة | ≥1 كم |
| نطاق تردد التداخل | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| معايير الرادار | المعلمات التفصيلية المدرجة أدناه: معايير أداء وحدة الرادار |
| المعلمات البصرية الإلكترونية | المعلمات الكهروضوئية يتم سرد المعلمات التفصيلية في الجدول أدناه *4 معايير أداء الوحدة الكهروضوئية |
| مؤشرات ميكانيكية | |
| مقاومة الرياح | رياح قوية |
| درجة حرارة العمل | -40°C55°C |
| درجة حرارة التخزين | -45°C65°C |
| تصنيف الحماية | IP65 |
| رطوبة العمل | ≤95% |
| واجهة البيانات | RJ45 |
| منفذ الطاقة | الجهد: 220 فولت الطاقة: ≤550W (وضع الكشف) ، ≤1950W (وضع الإجراءات المضادة) |
| وزن | 250 كجم |
| الحجم | 850ملم × 850ملم × 1700ملم |
| ميزات المنصة | القائمة البيضاء والقائمة السوداء، الكشف في الوقت الحقيقي، التتبع البصري، الإجراءات المضادة التلقائية، الإجراءات المضادة اليدوية، خريطة GIS، تخزين البيانات، استفسار الأحداث. |
| معايير مؤشر وحدة الكشف عن الطيف | |
| نطاق تردد الكشف | 20MHz-6GHz |
| نصف قطر الكشف | ≥5km |
| حدد مسافة القطر | ≥5 كيلومترات، يمكن التعرف على بعض العلامات التجارية والنماذج طائرات بدون طيار |
| زاوية الكشف | 360° |
| خطأ دقة القياس الزاوي (جذر متوسط مربع) | مسافة 5 كم أو أكثر ≤ 1° |
| الحد الأدنى لارتفاع الكشف | <0m |
| معايير مؤشر وحدة التداخل | |
| نطاق تردد التداخل | 5900-6200 ميغاهرتز |
| 5600-5950 ميغاهرتز | |
| 5100-5350 ميغاهرتز | |
| 4850-5100MHz | |
| 2280-2540 ميغاهرتز | |
| 1750-2000MHz | |
| 1100-1400 ميغاهرتز | |
| 850-1050 ميغاهرتز | |
| 720-950 ميغاهرتز | |
| 410-520 ميغاهرتز | |
| منفذ الطاقة | 50 واط |
| مسافة التداخل | ثلاثة كيلومترات |
| معايير وحدة الرادار | |
| نظام العمل | نظام التسلسل المرحلي (مسح الأزيموث+مسح المرحلة الارتفاعية) |
| نطاق تردد العمل | (إكس باند) |
| قوة الكشف الفعالة | ≥5.0KM ((UAV) |
| ≥8.0KM ((المشاة) | |
| ≥10.0KM ((المركبات) | |
| ≥5.0KM ((القوارب) | |
| تحديد السرعة | 0.5m/s-83m/s |
| دقة الأزيموث | ≤0.3° ((بحث عن) ؛≤0.3° ((مسار) |
| دقة الطول | ≤1.0° ((بحث عن)) ≤0.5° ((مسار)) |
| معدل البيانات | ≤5s/دائرة |
| معايير مؤشر الوحدة البصرية الإلكترونية | |
| مسافة العمل | في حالة الرؤية الجوية ≥ 20km ، الرطوبة ≤ 50% RH ، وفارق درجة الحرارة> 6K ، مسافة الكشف عن الضوء المرئي ≥ 5000m ، مسافة التتبع ≥ 4000m ، مسافة التعرف ≥ 3000m لـ 0.3m × 0.3m أهداف المركبات الجوية بدون طيار؛ مسافة الكشف عن التصوير الحراري ≥ 1500m، مسافة التتبع ≥ 1000m، مسافة التعرف ≥ 1000m |
| التصوير الحراري تحت الحمراء | كاشف: مستوى محوري تحت الحمراء من أكسيد الفاناديوم (VOx) غير المبرد النطاق الطيفي: 8μm إلى 14μm دقة: 640×512 يجب أن يكون أفضل من 30mK طول محور العدسة: 31 إلى 155 مم، عدسة زوم بصرية متواصلة 5 مرات تحكم العدسة: تكبير كهربائي، تركيز يدوي / تلقائي تحسين الصورة: تقنية تحسين تفاصيل الصورة الرقمية SDE الألوان الزائفة القطبية: الأسود الحراري، الأبيض الحراري، وخيارات متعددة للألوان الزائفة المتاحة تعديل الصورة: الوضوح، التباين، تصحيح غاما تنسيق التشفير: H.264/H.265/MJPEG يدعم وظيفة حماية ضوء قوية |
| الضوء المرئي عالي الوضوح | جهاز استشعار:1/1.8 "سطح الهدف CMOS درجة ضوء النجوم، ICR لون إلى تحويل الأسود دقة: 2688×1520 الإضاءة: اللون: 0.002 لوكس؛ الأسود والأبيض: 0.0002 لوكس تنسيقات التشفير: H.264/H.265/MJPEG تحسين الصورة: يدعم نطاق ديناميكي واسع ، وقمع ضوء قوي ، وتثبيت الصورة الإلكترونية ، والحد من الضوضاء الرقمية ثلاثية الأبعاد ، والتوازن التلقائي للأبيض الطول المحرك: 12.5×775 ملم عدسة تكبير كهربائية عالية الوضوح إزالة التشويش: يدعم كل من إزالة التشويش البصري والإلكتروني |
| وظيفة التتبع | 1طريقة التتبع: تتبع الأجهزة المدمجة في الطرف الأمامي 2وضع التتبع: التتبع اليدوي، التتبع التلقائي، دعم ربط الرادار 3تحويل الفيديو: تعقب الفيديو الرقمي عالي الوضوح الضوئي / الرقمي تحت الحمراء 4وظيفة التتبع: مدمجة في خوارزميات تتبع متعددة، تدعم الكشف عن أهداف متعددة، التقاط تلقائي، تكبير تلقائي أثناء التتبع، عرض في الوقت الفعلي مسار الهدف،مكافحة الإغلاق العابر، الخ تتبع يدوي وأوتوماتيكي، دعم تتبع الرادار الربط؛ دعم التعرف على الهدف خلال عملية التتبع؛ دعم التعرف والتتبع؛دعم التتبع التكيفي لبوابة موجة الهواء، ويمكن تكييف حجم صندوق التتبع وفقا للحجم المستهدف. العرض التتبع: مجهزة مع تعقب الهدف العين النسر العرض، يمكن ضبط وضع العين النسر تعسفا، ودعم الهدف 2، 4، و 8x عرض تكبير |
| تحليل | 1. بنيت في 16توبس معالج قوة الحوسبة 2طريقة التنفيذ: وحدة تحليل ذكية مضمنة في الطرف الأمامي 3اكتشاف السلوك غير الطبيعي: يدعم التعرف على الهدف؛ يدعم اكتشاف الاختراق الإقليمي، اكتشاف الاختراق عبر الحدود، اكتشاف الحركة، الخ التعرف على التصنيف: يدعم التعرف على التصنيف للأهداف مثل الأشخاص والسيارات والطائرات بدون طيار والطيور وما إلى ذلك (يتطلب مساعدة العميل في توفير مجموعات البيانات) |
| تعزيز الوظائف | 1إدارة الصحة: يدعم القوة على الاختبار الذاتي، استفسار الحالة، وردود فعل رمز العيب، ويدعم استفسارات صحة الأجهزة مثل الضوء المرئي، مكونات التصوير الحراري،محركات الارتفاع الأفقي، درجة حرارة الشريحة، ووقت التشغيل 2ردود الفعل البيانات: لديها في الوقت الحقيقي / ردود الفعل استفسار ووظائف تحديد الموقع للعدسة زاوية مجال الرؤية، تكبير، قيمة زوم / التركيز، وزاوية اللوحة،وتدعم وظائف الاستفسار / ردود الفعل في الوقت الحقيقي وموقع الزوايا الأفقية والزاوية الترقية والصيانة: يمكن إعادة تشغيلها عن بعد ، وظيفة الترقية عن بعد ، مريحة لصيانة النظام |
| معايير مؤشر وحدة تحويل الأجهزة | |
| أجهزة تحريك ذات محور واحد | 1زاوية الدوران للمنضدة: الدوران المستمر في المنحدر N × 360 ° 2الحد الأقصى لسرعة المحور: ≥ 130 درجة في الثانية 3الحد الأدنى لسرعة المحور: ≤ 0.1 °/s 4الحد الأقصى لتسارع المحور: ≥ 90 °/s2 5دقة التوجيه: ≤ 0.1 درجة 6وقت استجابة الحد الأدنى للوجهة الثابتة: ≤ 2 ثواني (مستقر من 0 ° إلى 90 °) نطاق تعديل مؤخرة الارتفاع: لا يقل عن -25 درجة إلى 10 درجات |
السادس عشر:ميزات المنتج
|
|
|
|
مراقبة وتتبع في الوقت الحقيقي |
نظام (هاي دونغ تشينغ) المضاد للطائرات بدون طيار يمكنه مراقبة وتتبع تحركات الطائرات بدون طيار في الوقت الحقيقييمكن للنظام تحديد وتحديد أهداف الطائرات بدون طيار بسرعة، الحصول على موقعهم، والسرعة، ومسار الطيران في الوقت الحقيقي. |
|
التدخل والخداع |
يمتلك النظام قدرات قوية للتشويش والخداع في وضع التشويش يمكن للنظام أن يعمل يدوياً أو تلقائياً على تشويش الراديوأو العودة إلى القاعدةفي وضع الاحتيال، يستخدم النظام تقنية التزوير GNSS لتوجيه الطائرات بدون طيار من مسارها المقصود للطيران، بعيدا عن المناطق المحظورة والجذرية. |
|
تحليل الوضع واتخاذ القرارات |
يمكن لنظام هاي دونغ تشينغ المضاد للطائرات بدون طيار تحليل حالة التهديدات التي تم اكتشافها من قبل الطائرات بدون طيار وتوفير دعم القرارات للعملاء.يقوم النظام بسرعة بتقييم مستوى التهديد من الطائرات بدون طيار باستخدام البيانات في الوقت الحقيقي التي تم الحصول عليها من الرادار، أجهزة الاستشعار البصرية، ومعدات الاستكشاف الإلكتروني، جنبا إلى جنب مع نماذج تقييم التهديد المحددة مسبقا، وتقدم توصيات الاستجابة المقابلة للمستخدمين. |
|
الاستجابة المنسقة على عدة مستويات |
يدعم النظام أوضاع التخلص من الترابط على ثلاثة مستويات ومستويات مزدوجة تتضمن الرادار والطيف والتقنيات الكهروبصرية. في وضع الترابط على ثلاثة مستويات ، الكشف عن الرادار ،الكشف عن الطيف، والتحقق الكهربائي البصري يعملان معًا لتوفير مراقبة شاملة وتتبع الطائرات بدون طيار، وتعديل استراتيجيات التشويش أو الخداع تلقائيًا بناءً على مستويات التهديد.في وضع الارتباط بين المستويين، يمكن للمستخدمين اختيار مجموعات من الرادار مع الطيف، الرادار مع الكهربائية البصرية،أو الطيف مع الكهرباء البصرية على أساس الحالات الفعلية لمواجهة تهديدات الطائرات بدون طيار بمرونة في سيناريوهات مختلفة. |
|
الحماية الإقليمية |
نظام (هاي دونغ تشينغ) المضاد للطائرات بدون طيار يمكنه حماية مناطق واسعة بشكل فعالتغطيتها الواسعة وقدراتها القوية للمراقبة والتشويش تسمح لها بتوفير مراقبة شاملة لمنطقة التأهب والمناطق الأساسيةلضمان أن المناطق الحيوية تبقى آمنة من تهديدات الطائرات بدون طيار. |
