قياس دقيق للمسافة تغطية ارتفاع واسع رادار أمن الحدود مع تصميم خفيف
I. وصف المنتج

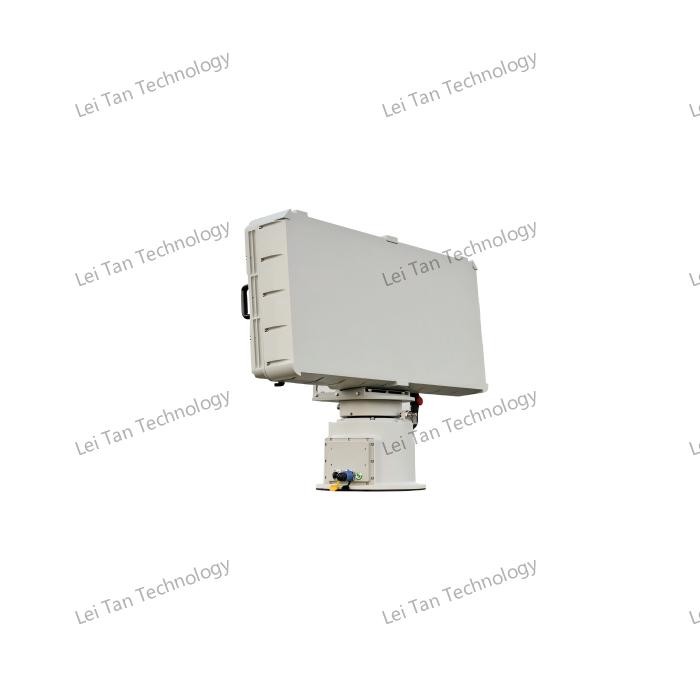

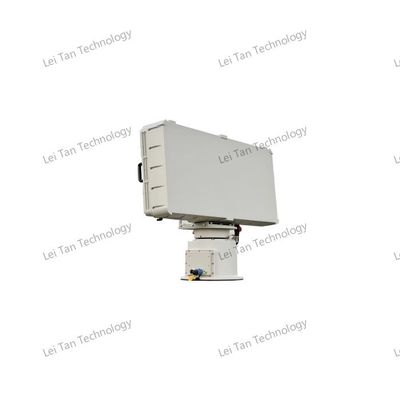

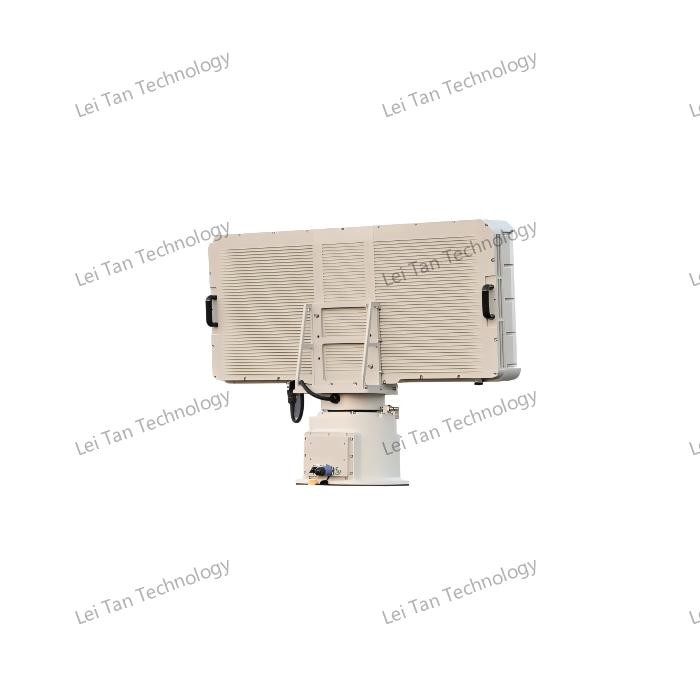

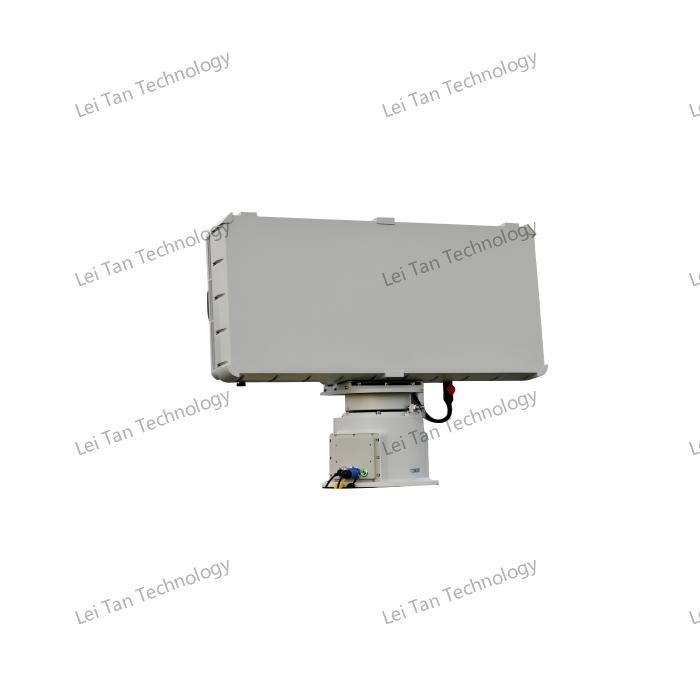

رادار أمن الحدود من السلسلة يمثل اختراقًا في المراقبة الدقيقة منخفضة الارتفاع ، حيث يجمع بين دقة المسافة الرائدة في الصناعة (≤10.2m) مع تغطية ارتفاع استثنائية (≥40 درجة) في حزمة خفيفة الوزن بشكل ملحوظ (≤60kg)مصممة لحراسة الحدود، المنشآت العسكرية، وحماية البنية التحتية الحيوية، هذا النظام الرادار المتقدم متخصص في الكشف، تتبع،وتصنيف الطائرات بدون طيار المدنية الصغيرة وغيرها من التهديدات منخفضة الارتفاع مع موثوقية لا مثيل لها.
في قلب النظام تكمن تكنولوجيا رادار المجموعة المرحلية، مع آلية مسح هجينة فريدة من نوعها التي تزاوج الدوران الآلي 360 درجة مع توجيه الارتفاع الإلكتروني.هذا النهج المبتكر يمكّن الرادار من الحفاظ على.8 درجة من دقة المحور، مع تحقيق تغطية كروية كاملة، وهي ميزة حاسمة للمناطق الحدودية الجبلية والبيئات الحضرية حيث قد تظهر التهديدات من زوايا حادة.تعمل النطاق S (2-4GHz) لضمان التوازن الأمثل بين نطاق الكشف (10km) ومقاومة التداخلات الجوية.
II. خصائص المنتج
1التصميم التكتيكي الخفيف
الوزن الإجمالي ≤60kg ٪ أخف من الأنظمة المقارنة
أجهزة التثبيت التي يمكن إطلاقها بسرعة تتيح نشر المركبة / السقف
يقلل اللوحة الدوارة ذات الحثالة المنخفضة من احتياجات الطاقة مع الحفاظ على سرعة الدوران 360 درجة / ثانية
2معالجة إشارات متقدمة
cd معالجة الإشارةتصفية الدوبلر تكتشف أهداف تتحرك ببطء (1.0m/s) وسط فوضى الأرض
CFAR التكيفية تحافظ على الكشف في المطر / الثلج (حتى 15 ملم / ساعة هطول الأمطار)
Ⅲوظائف المنتج
|
الكشف عن المركبات الجوية غير المأهولة الصغيرة |
الوظيفة الرئيسية لنظام رادار "ليكيكا XW/SR226-10200S" هي الكشف عن الطائرات بدون طيار المدنية الصغيرة والصغيرة.تحديد الموقع وتحديد موقعه بدقةباستخدام تكنولوجيا الكشف عالية الدقة، يمكن لنظام الرادار تحديد وتحذير الفور من التهديدات المحتملة للطائرات بدون طيار،توفير الوقت الكافي والمعلومات اللازمة لتدابير الاستجابة اللاحقة. |
|
إشارة الإنذار والهدف |
عند اكتشاف الهدف، يمكن لنظام رادار Leida XW/SR226-10200S إصدار إشارة إنذار على الفور ونقل معلومات الهدف إلى أنظمة الأمن أو المشغلين ذات الصلة.واجهة بياناتها هي RJ45/100 Mbps Ethernet، مما يسمح بتفاعل البيانات السهل والسريع والتعاون مع الأنظمة الأخرى.يمكن لنظام الرادار توجيه معدات الدفاع الأخرى أو الأفراد للتعامل مع الهدف، مثل تتبع، اعتراض، أو دفع بعيدا. |
|
جمع المعلومات عن المسار |
نظام رادار ليكا XW/SR226-10200S يكتسب بدقة معلومات مسار الهدف، بما في ذلك المحور، والمسافة، والارتفاع، والسرعة.هذه المعلومات حاسمة لتحليل نوايا الهدف وأنماط السلوكمن خلال تحليل بيانات المسار، يمكن لأفراد الأمن تحديد ما إذا كان الهدف يشكل تهديداً وما هي الإجراءات المضادة التي يتعين اتخاذها.يمكن استخدام هذه المعلومات لتحليل الحالة بعد الحدث والتحقيقات، وتوفير الدعم البيانات للقرارات الأمنية. |
Ⅳمواصفات المنتج
|
نظام العمل |
نظام المصفوفة المرحلية (الازيموث + مسح الارتفاع) نبض دوبلر |
|
نطاق تردد التشغيل |
النطاق S |
|
النطاق |
10. 2 كم |
|
قوة الكشف الفعالة |
100 متر إلى 10 كيلومترات (طائرة بدون طيار) |
|
اتجاه التغطية |
360 درجة |
|
تغطية الارتفاع |
≥40 درجة |
|
سرعة الكشف |
1.8 كم/ساعة 306 كم/ساعة |
|
دقة الاتجاه |
≤0.8 درجة |
|
دقة الطول |
≤1.0 درجة |
|
دقة المسافة |
≤10M |
|
معدل البيانات |
≥0.2 هرتز |
|
واجهة البيانات |
RJ45 100 ميجابيت إثنتر |
|
مدخل الطاقة |
استهلاك الطاقة: ≤ 250 واط، الجهد المدخل: AC200-AC240 |
|
درجة حرارة العمل |
-40°C إلى +55°C |
|
وزن |
≤ 60 كجم |
