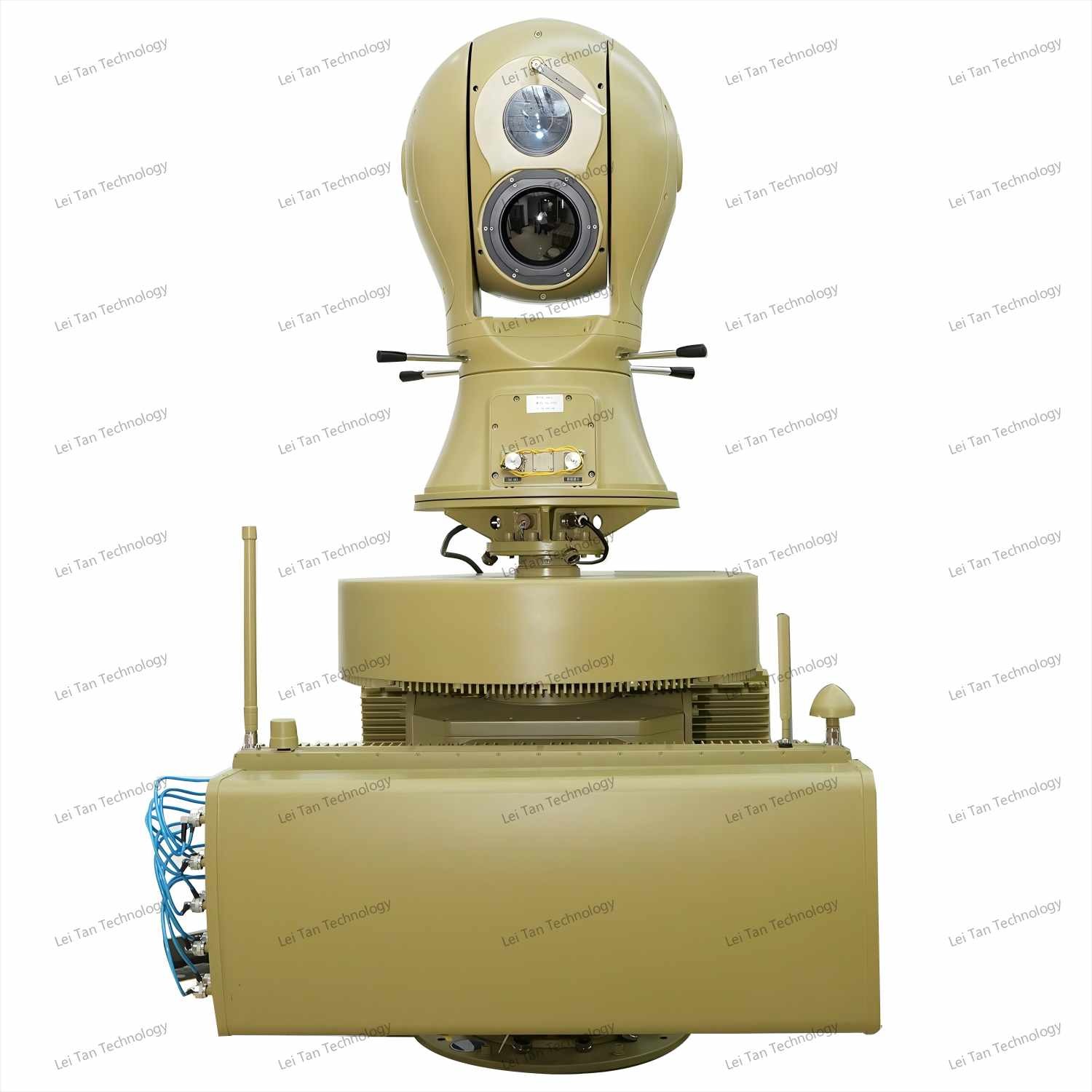

رادار هايدونغ تشينغ للكشف عن الطائرات بدون طيار
Ⅰ.وصف المنتج
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)يجمع هذا النظام بين الرادار المتقدم ، والتحسس الطيفي ، والتتبع الكهرو البصري ، والتشويش بالوتيرة الراديوية (RF) ، وتقنيات خداع GNSS ، ويضمن الكشف القوي في الوقت الحقيقي ، وتتبع ،وتحييد الطائرات بدون طيار في نصف قطر يصل إلى 5 كيلومترات.
تم تصميم النظام لتحقيق موثوقية عالية وقابلية للتكيف، ويعمل بسلاسة في البيئات القاسية، بما في ذلك الظروف الجوية القاسية والبيئات الكهرومغناطيسية المعقدة.يسمح الهندسة المعمارية الوحيدة لها بالتنفيذ المرن عبر البنية التحتية الحيوية، المنشآت العسكرية، والأحداث العامة واسعة النطاق، وتقدم دفاعا متعددة الطبقات ضد تهديدات الطائرات بدون طيار منخفضة الارتفاع، بطيئة الحركة، والصغيرة (LSS).
Ⅱخصائص المنتج
اندماج أجهزة الاستشعار المتعددة: يدمج الرادار وتحليل الطيف وأجهزة الاستشعار الكهربائية البصرية لإمكانيات الكشف التكميلية.
التشغيل في جميع الأحوال الجوية: يعمل بشكل مثالي في درجات الحرارة التي تتراوح من -45 °C إلى 65 °C ويتحمل مقاومة الرياح 10 مستويات (حماية IP65).
التتبع الذكي: يستخدم خوارزميات مدفوعة بالذكاء الاصطناعي لتتبع العديد من الأهداف ، والتصنيف التلقائي (الطائرات بدون طيار والطيور والمركبات) ، وتصفية الفوضى التكيفية.
أنماط مكافحة مزدوجة: يجمع بين التشويش بالاتصالات الراديوية (بمدى 3 كيلومترات) وخداع GNSS (بمدى 1-3 كيلومترات) لإجبار الطائرات بدون طيار على الهبوط أو الطيران أو العودة.
دقة عالية: يحقق دقة زاوية ≤1 ° RMS في 5km ودقة تحديد المواقع ≤0.005 ° لدورات السيرفو.
النشر الشبكي: يدعم الشبكات متعددة الأجهزة للكشف التعاوني وملء الثغرات أثناء فشل الموقع.
الإدارة عن بعد: يحتوي على مراقبة عن بعد ، وتشخيص عبر الإنترنت ، وتحديثات البرمجيات الثابتة عبر الهواء.
Ⅲوظائف المنتج
|
التحكم عن بعد |
يدعم وظيفة تشغيل / إيقاف عن بعد |
|
معلومات الناتج |
قادرة على الحصول على معلومات مثل المسافة والسرعة والزاوية للأجسام المكتشفة |
|
تتبع متعددة الأهداف |
يدعم تعقب متعدد الأهداف منطق التبديل؛ يمكن تتبع مسارات أهداف متعددة في الوقت الحقيقي. |
|
معالجة الاندماج المستهدف |
يدعم معالجة اندماج البيانات من أجهزة استشعار متعددة. إدارة المنطقة: يسمح بإعداد مرن للمناطق مع تحديد الموقع الدقيق والقدرة على تشغيل إنذارات الاختراق. |
|
إدارة المناطق |
يسمح بتعيين مناطق مرنة مع تحديد المواقع الدقيق والقدرة على تشغيل إنذارات الاختراق. |
|
القدرة على مكافحة التداخل |
يحتوي على إمكانات تعديل عبر الإنترنت لحساسية الكشف ومدى السرعة، بالإضافة إلى القدرة على تصفية تداخل المسار غير الطبيعي.من خلال تعديل الحساسية ووظائف تصفية المسار غير الطبيعي، يمكن أن يزيل بشكل فعال إنذارات كاذبة بسبب الفوضى. |
|
وظيفة المراقبة عبر الإنترنت |
قادرة على مراقبة حالة العمل وإصدار إنذارات الخطأ. كما لديها القدرة على تنبيه عندما يخرج الجهاز من الاتصال. |
|
حالة المراقبة عن بعد |
لديها قدرات مراقبة عن بعد ، ويمكن أن تبلغ حالة الجهاز في الوقت الحقيقي ، وتتميز بوظائف إنذار عبر الإنترنت / خارج الإنترنت للجهاز. |
|
وظيفة التفتيش الذاتي عبر الإنترنت |
الجهاز لديه القدرة على إجراء الفحص الذاتي عبر الإنترنت. |
|
قدرة المعالجة التكيفية |
لديه القدرة على التعامل مع فوضى الهدف المتحركة وتجهيز خرائط الفوضى. |
|
وظيفة الربط |
يحتوي على وظيفة ربط الرادار مع الميل ، مع تتبع الهدف و التقاط الأدلة (وضع تتبع تلقائي ، وضع تتبع الرادار ، وضع تتبع الصورة). |
|
الشبكات متعددة المواقع والحجب |
قادرة على الشبكة مع أجهزة متعددة، لديها القدرة على الكشف التعاوني لمواقع متعددة، ولديها القدرة على ملء الثغرات عندما تفشل المواقع المجاورة. |
Ⅳ.معايير المنتج
| المؤشرات الوظيفية | |
| التكوين القياسي | UAD-XTF-PZGLE05 (الرادار، الطيف، الكهربائي البصري، التشويش، الاحتيال، جهاز التحكم، وبرنامج الإدارة) |
| مسافة الكشف | ≥5 كيلومتر |
| نطاق تردد الكشف | 70 ميغاهرتز إلى 6000 ميغاهرتز، ملاحظة: يمكن تخصيص نطاقات تردد أخرى |
| التكرار الخادع | GPS/GALILEO/GLONASS/بيدو |
| مسافة خادعة | ≥1 كم |
| نطاق تردد التداخل | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| معايير الرادار | المعلمات التفصيلية المدرجة أدناه: معايير أداء وحدة الرادار |
| المعلمات البصرية الإلكترونية | المعلمات الكهروضوئية يتم سرد المعلمات التفصيلية في الجدول أدناه *4 معايير أداء الوحدة الكهروضوئية |
| مؤشرات ميكانيكية | |
| مقاومة الرياح | رياح قوية |
| درجة حرارة العمل | -40°C55°C |
| درجة حرارة التخزين | -45°C65°C |
| تصنيف الحماية | IP65 |
| رطوبة العمل | ≤ 95% |
| واجهة البيانات | RJ45 |
| منفذ الطاقة | الجهد: 220 فولت الطاقة: ≤550W (وضع الكشف) ، ≤1950W (وضع الإجراءات المضادة) |
| وزن | 250 كجم |
| الحجم | 850ملم × 850ملم × 1700ملم |
| ميزات المنصة | القائمة البيضاء والقائمة السوداء، الكشف في الوقت الحقيقي، التتبع البصري، الإجراءات المضادة التلقائية، الإجراءات المضادة اليدوية، خريطة GIS، تخزين البيانات، استفسار الأحداث. |
| معايير مؤشر وحدة الكشف عن الطيف | |
| نطاق تردد الكشف | 20MHz-6GHz |
| نصف قطر الكشف | ≥5km |
| حدد مسافة القطر | ≥5 كيلومترات، يمكن التعرف على بعض العلامات التجارية والنماذج طائرات بدون طيار |
| زاوية الكشف | 360° |
| خطأ دقة القياس الزاوي (جذر متوسط مربع) | مسافة 5 كم أو أكثر ≤ 1° |
| الحد الأدنى لارتفاع الكشف | <0m |
| معايير مؤشر وحدة التداخل | |
| نطاق تردد التداخل | 5900-6200 ميغاهرتز |
| 5600-5950 ميغاهرتز | |
| 5100-5350 ميغاهرتز | |
| 4850-5100MHz | |
| 2280-2540 ميغاهرتز | |
| 1750-2000MHz | |
| 1100-1400 ميغاهرتز | |
| 850-1050 ميغاهرتز | |
| 720-950 ميغاهرتز | |
| 410-520 ميغاهرتز | |
| منفذ الطاقة | 50 واط |
| مسافة التداخل | ثلاثة كيلومترات |
| معايير وحدة الرادار | |
| نظام العمل | نظام التسلسل المرحلي (مسح الأزيموث+مسح المرحلة الارتفاعية) |
| نطاق تردد العمل | (إكس باند) |
| قوة الكشف الفعالة | ≥5.0KM ((UAV) |
| ≥8.0KM ((المشاة) | |
| ≥10.0KM ((المركبات) | |
| ≥5.0KM ((القوارب) | |
| تحديد السرعة | 0.5m/s-83m/s |
| دقة الأزيموث | ≤0.3° ((بحث عن) ؛≤0.3° ((مسار) |
| دقة الطول | ≤1.0° ((بحث عن)) ≤0.5° ((مسار)) |
| معدل البيانات | ≤5s/دائرة |
| معايير مؤشر الوحدة البصرية الإلكترونية | |
| مسافة العمل | في حالة الرؤية الجوية ≥ 20km ، الرطوبة ≤ 50% RH ، وفارق درجة الحرارة> 6K ، مسافة الكشف عن الضوء المرئي ≥ 5000m ، مسافة التتبع ≥ 4000m ، مسافة التعرف ≥ 3000m لـ 0.3m × 0.3m أهداف المركبات الجوية بدون طيار؛ مسافة الكشف عن التصوير الحراري ≥ 1500m، مسافة التتبع ≥ 1000m، مسافة التعرف ≥ 1000m |
