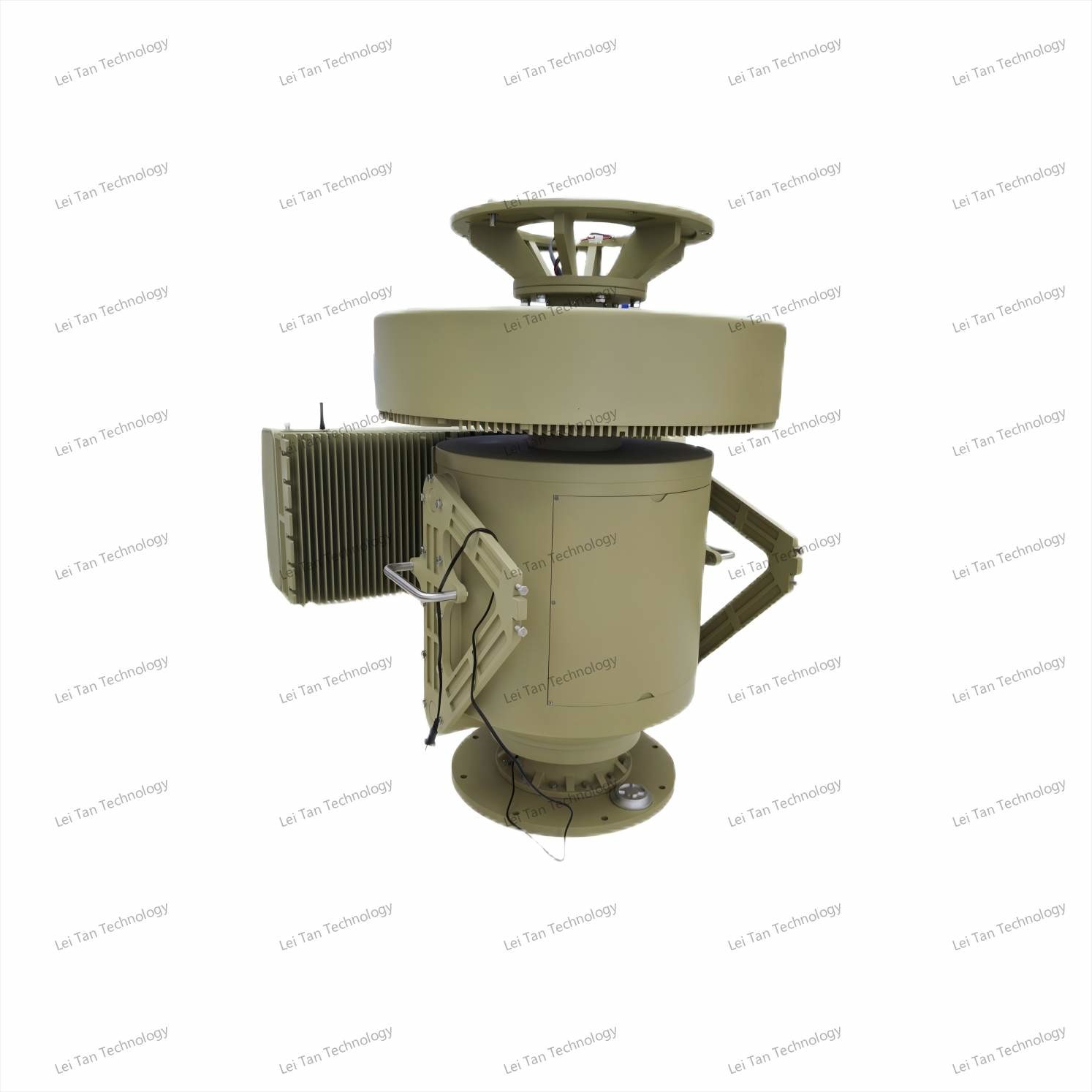

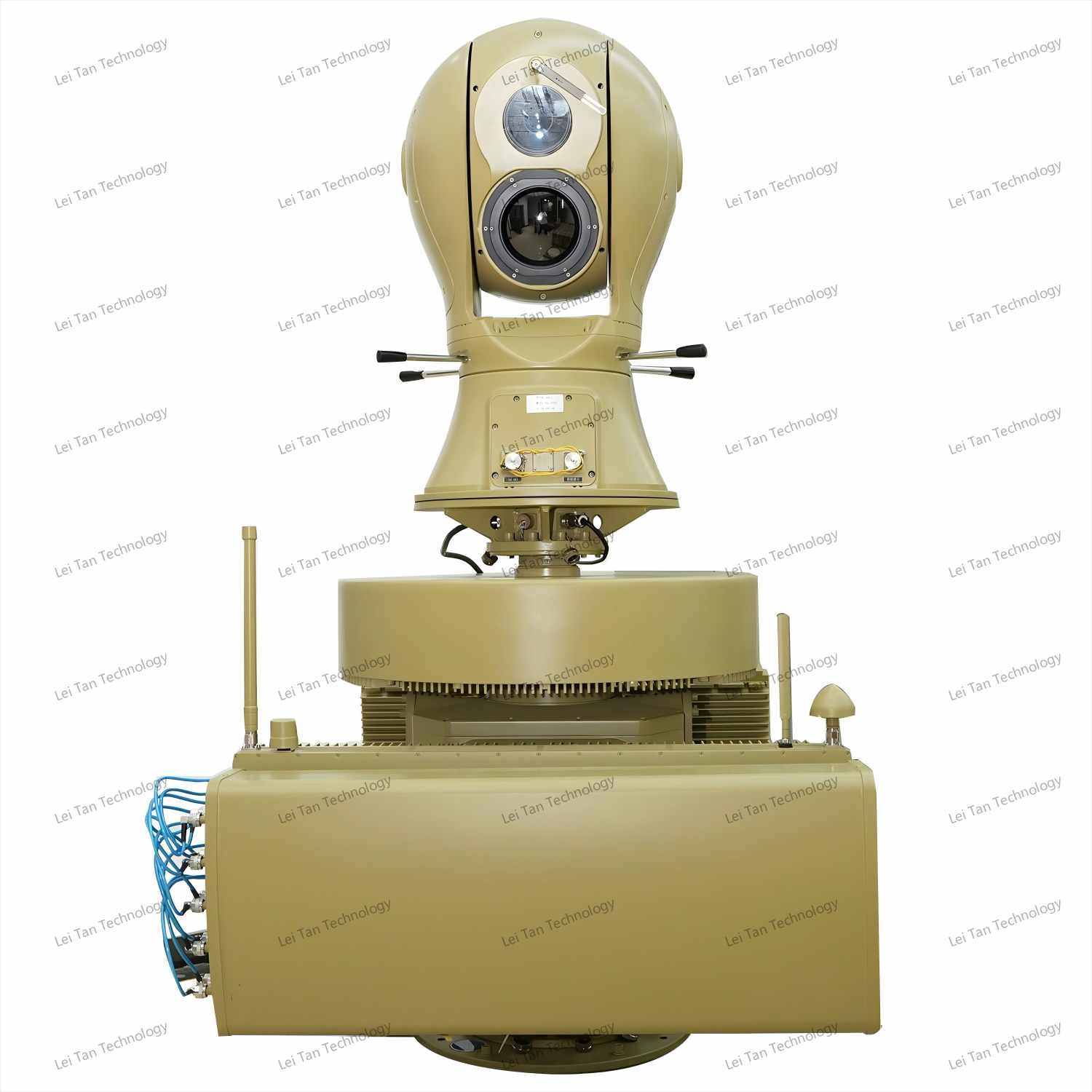

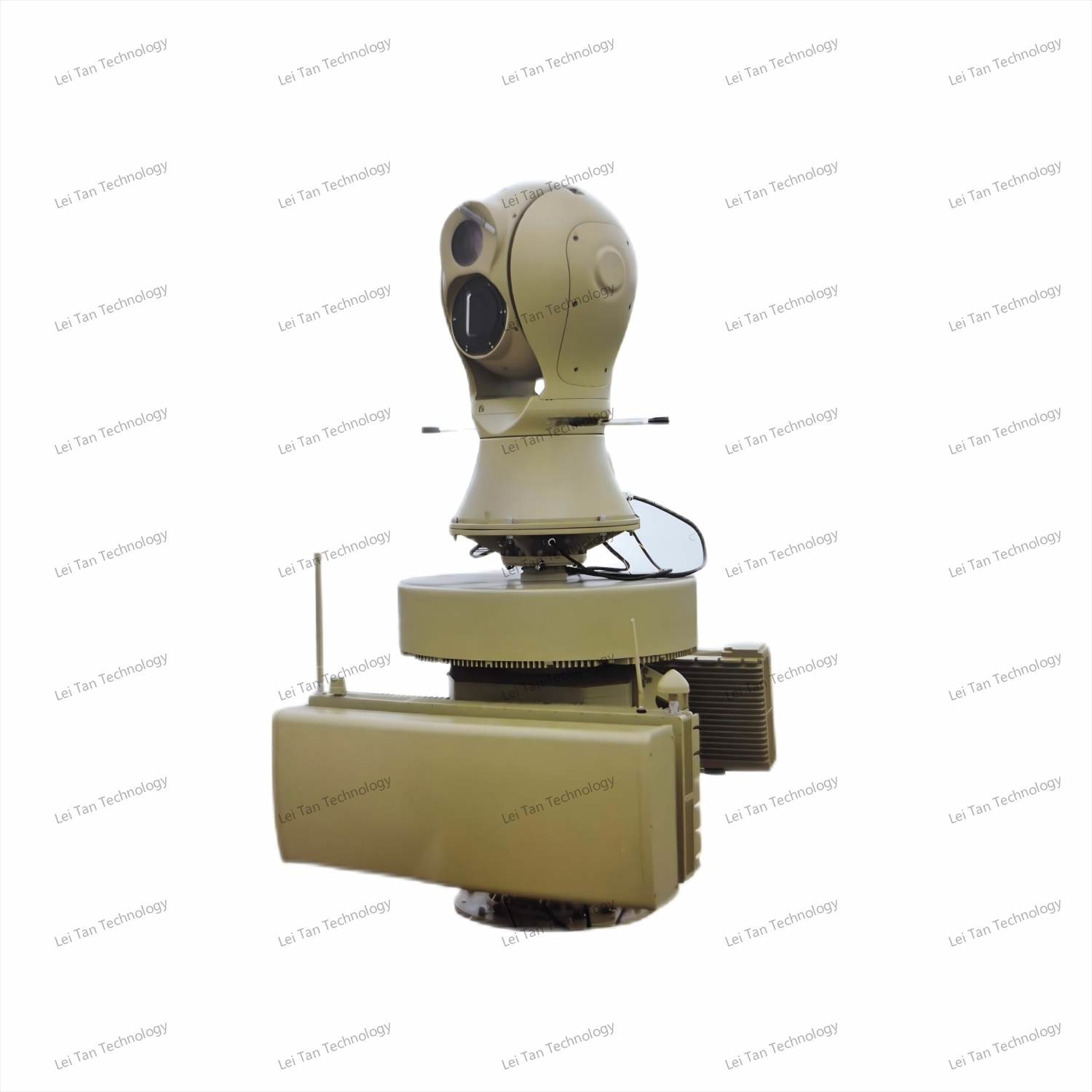

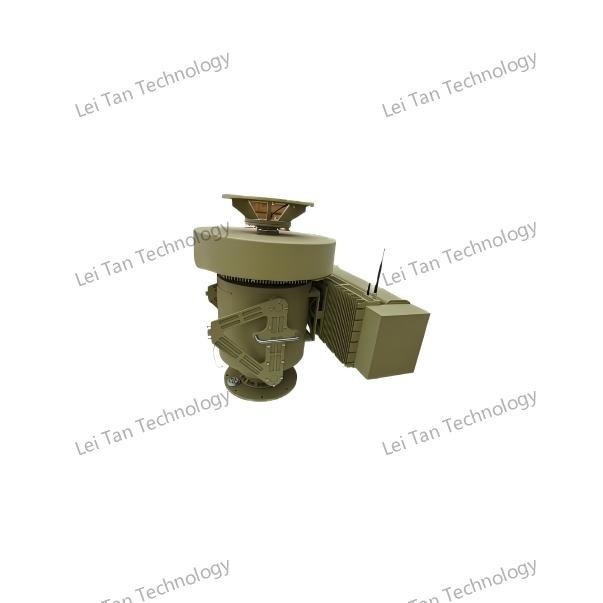

رادار الكشف عن الطائرات بدون طيار (AESA)
Ⅰوصف المنتج
رادار الكشف عن الطائرات بدون طيار (إيه إي إس إيه هايدونغ تشينغ) هو نظام خفيف ضد الطائرات بدون طيار من الجيل القادمو تحييد المركبات الجوية الصغيرة بدون طيار بسرعة و دقة لا مثيل لهاباستخدام تكنولوجيا رادار المراحل النشطة، هذا النظام يزيل قيود المسح الميكانيكي، مما يتيح التوجيه الإلكتروني السريع للشعاع لتغطية 360 درجة في الوقت الحقيقي.مصممة للنقل والقدرة على التكيف، فهي مثالية لحماية العمليات المتنقلة، والبيئات الحضرية، والمساحات الجوية المقيدة حيث أنظمة ضخمة التقليدية غير عملية.
المتكاملة مع مراقبة الطيف، وتتبع الكهربائية البصرية، ووحدات التدابير المضادة، الرادار يشكل شبكة دفاع متعددة الطبقات قادرة على تحديد الطائرات بدون طيار صغيرة مثل 0.01 متر مربع في دائرة نصف قطرها 5 كم- تصميمه المدمج لا يضع في خطر الأداء: يحتفظ النظام بوظائف قوية في درجات الحرارة القصوى (-45 درجة مئوية إلى + 65 درجة مئوية) ، الرياح القوية، والظروف الرطبة،ضمان الموثوقية في مختلف السيناريوهات التشغيلية.
Ⅱخصائص المنتج
رادار المراحل النشطة (AESA):
المسح الإلكتروني: يحل محل الدوران الميكانيكي بتوجيه شعاع فوري، لتحقيق معدل تحديث < 2 ثانية لتغطية 360 درجة.
تتبع الأهداف المتعددة: تتبع في وقت واحد ما يصل إلى 200 هدف ، بما في ذلك الطائرات بدون طيار منخفضة الارتفاع والبطيئة الحركة والصغيرة (LSS).
دقة عالية: يوفر دقة زاوية ≤1 ° في 5 كم ودقة تحديد المواقع 0.005 ° للتتبع بمساعدة الخدمة.
التصميم المدمج والوحدي:
الوزن الخفيف: أصغر بنسبة 30٪ وأخف من الأنظمة التقليدية ، مع بصمة 850 مم × 850 مم × 1700 مم ووزن 250 كجم.
حماية IP65: مقاومة للغبار والماء للاستخدام في الهواء الطلق.
الذكاء الاصطناعي
16 معالج TOPS المدمج: يصنف الطائرات بدون طيار والطيور والمركبات مع تصفية الإنذارات الكاذبة (مثل الأوراق والفوضى الجوية).
التكيف مع التدابير المضادة: يختار تلقائيًا أنماط التشويش / الاحتيال بناءً على مستوى التهديد ونوع الطائرة بدون طيار.
الاندماج متعدد المستشعرات:
الطيف + الرادار + الكهرباء البصرية: يجمع بين الكشف عن RF وتحليل قطع الرادار (RCS) ، والتأكيد البصري لمعدلات الإنذار الكاذب < 5 ٪.
غن إس إس (GNSS Spoofing): يقاطع إشارات جي بي إس، غلوناس، غاليليو، وبيدو لتضليل الطائرات بدون طيار.
كفاءة الطاقة:
أنماط الطاقة المنخفضة: تستهلك ≤550 واط في وضع المراقبة؛ ≤1950 واط أثناء الإجراءات المضادة النشطة.
Ⅲوظائف المنتج
|
التحكم عن بعد |
يدعم وظيفة تشغيل / إيقاف عن بعد |
|
معلومات الناتج |
قادرة على الحصول على معلومات مثل المسافة والسرعة والزاوية للأجسام المكتشفة |
|
تتبع متعددة الأهداف |
يدعم تعقب متعدد الأهداف منطق التبديل؛ يمكن تتبع مسارات أهداف متعددة في الوقت الحقيقي. |
|
معالجة الاندماج المستهدف |
يدعم معالجة اندماج البيانات من أجهزة استشعار متعددة. إدارة المنطقة: يسمح بإعداد مرن للمناطق مع تحديد الموقع الدقيق والقدرة على تشغيل إنذارات الاختراق. |
|
إدارة المناطق |
يسمح بتعيين مناطق مرنة مع تحديد المواقع الدقيق والقدرة على تشغيل إنذارات الاختراق. |
|
القدرة على مكافحة التداخل |
يحتوي على إمكانات تعديل عبر الإنترنت لحساسية الكشف ومدى السرعة، بالإضافة إلى القدرة على تصفية تداخل المسار غير الطبيعي.من خلال تعديل الحساسية ووظائف تصفية المسار غير الطبيعي، يمكن أن يزيل بشكل فعال إنذارات كاذبة بسبب الفوضى. |
|
وظيفة المراقبة عبر الإنترنت |
قادرة على مراقبة حالة العمل وإصدار إنذارات الخطأ. كما لديها القدرة على تنبيه عندما يخرج الجهاز من الاتصال. |
|
حالة المراقبة عن بعد |
لديها قدرات مراقبة عن بعد ، ويمكن أن تبلغ حالة الجهاز في الوقت الحقيقي ، وتتميز بوظائف إنذار عبر الإنترنت / خارج الإنترنت للجهاز. |
|
وظيفة التفتيش الذاتي عبر الإنترنت |
الجهاز لديه القدرة على إجراء الفحص الذاتي عبر الإنترنت. |
|
قدرة المعالجة التكيفية |
لديه القدرة على التعامل مع فوضى الهدف المتحركة وتجهيز خرائط الفوضى. |
|
وظيفة الربط |
يحتوي على وظيفة ربط الرادار مع الميل ، مع تتبع الهدف و التقاط الأدلة (وضع تتبع تلقائي ، وضع تتبع الرادار ، وضع تتبع الصورة). |
|
الشبكات متعددة المواقع والحجب |
قادرة على الشبكة مع أجهزة متعددة، لديها القدرة على الكشف التعاوني لمواقع متعددة، ولديها القدرة على ملء الثغرات عندما تفشل المواقع المجاورة. |
Ⅳ.معايير المنتج
| المؤشرات الوظيفية | |
| التكوين القياسي | UAD-XTF-PZGLE05 (الرادار، الطيف، الكهربائي البصري، التشويش، الاحتيال، جهاز التحكم، وبرنامج الإدارة) |
| مسافة الكشف | ≥5 كيلومتر |
| نطاق تردد الكشف | 70 ميغاهرتز إلى 6000 ميغاهرتز، ملاحظة: يمكن تخصيص نطاقات تردد أخرى |
| التكرار الخادع | GPS/GALILEO/GLONASS/بيدو |
| مسافة خادعة | ≥1 كم |
| نطاق تردد التداخل | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| معايير الرادار | المعلمات التفصيلية المدرجة أدناه: معايير أداء وحدة الرادار |
| المعلمات البصرية الإلكترونية | المعلمات الكهروضوئية يتم سرد المعلمات التفصيلية في الجدول أدناه *4 معايير أداء الوحدة الكهروضوئية |
| مؤشرات ميكانيكية | |
| مقاومة الرياح | رياح قوية |
| درجة حرارة العمل | -40°C55°C |
| درجة حرارة التخزين | -45°C65°C |
| تصنيف الحماية | IP65 |
| رطوبة العمل | ≤ 95% |
| واجهة البيانات | RJ45 |
| منفذ الطاقة | الجهد: 220 فولت الطاقة: ≤550W (وضع الكشف) ، ≤1950W (وضع الإجراءات المضادة) |
| وزن | 250 كجم |
| الحجم | 850ملم × 850ملم × 1700ملم |
| ميزات المنصة | القائمة البيضاء والقائمة السوداء، الكشف في الوقت الحقيقي، التتبع البصري، الإجراءات المضادة التلقائية، الإجراءات المضادة اليدوية، خريطة GIS، تخزين البيانات، استفسار الأحداث. |
| معايير مؤشر وحدة الكشف عن الطيف | |
| نطاق تردد الكشف | 20MHz-6GHz |
| نصف قطر الكشف | ≥5km |
| حدد مسافة القطر | ≥5 كيلومترات، يمكن التعرف على بعض العلامات التجارية والنماذج طائرات بدون طيار |
| زاوية الكشف | 360° |
| خطأ دقة القياس الزاوي (جذر متوسط مربع) | مسافة 5 كم أو أكثر ≤ 1° |
| الحد الأدنى لارتفاع الكشف | <0m |
| معايير مؤشر وحدة التداخل | |
| نطاق تردد التداخل | 5900-6200 ميغاهرتز |
| 5600-5950 ميغاهرتز | |
| 5100-5350 ميغاهرتز | |
| 4850-5100MHz | |
| 2280-2540 ميغاهرتز | |
| 1750-2000MHz | |
| 1100-1400 ميغاهرتز | |
| 850-1050 ميغاهرتز | |
| 720-950 ميغاهرتز | |
| 410-520 ميغاهرتز | |
| منفذ الطاقة | 50 واط |
| مسافة التداخل | ثلاثة كيلومترات |
| معايير وحدة الرادار | |
| نظام العمل | نظام التسلسل المرحلي (مسح الأزيموث+مسح المرحلة الارتفاعية) |
| نطاق تردد العمل | (إكس باند) |
| قوة الكشف الفعالة | ≥5.0KM ((UAV) |
| ≥8.0KM ((المشاة) | |
| ≥10.0KM ((المركبات) | |
| ≥5.0KM ((القوارب) | |
| تحديد السرعة | 0.5m/s-83m/s |
| دقة الأزيموث | ≤0.3° ((بحث عن) ؛≤0.3° ((مسار) |
| دقة الطول | ≤1.0° ((بحث عن)) ≤0.5° ((مسار)) |
| معدل البيانات | ≤5s/دائرة |
| معايير مؤشر الوحدة البصرية الإلكترونية | |
| مسافة العمل | في حالة الرؤية الجوية ≥ 20km ، الرطوبة ≤ 50% RH ، وفارق درجة الحرارة> 6K ، مسافة الكشف عن الضوء المرئي ≥ 5000m ، مسافة التتبع ≥ 4000m ، مسافة التعرف ≥ 3000m لـ 0.3m × 0.3m أهداف المركبات الجوية بدون طيار؛ مسافة الكشف عن التصوير الحراري ≥ 1500m، مسافة التتبع ≥ 1000m، مسافة التعرف ≥ 1000m |
