رادار 2D أربعة صفوف ارتفاع منخفض مركبة جوية بدون طيار أهداف الطيور البالونات
أنا.وصف المنتج

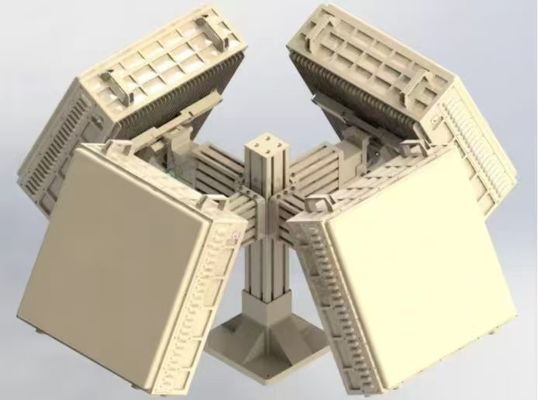

رادار ثنائي الأبعاد من أربعة صفوف هو رادار متقدم من النطاق X متماسك بالكامل النبض الدوبلر ثنائي الأبعاد المرحلي المسح الثلاثي الإحداثي.إنه مصمم خصيصاً للكشف عن الأنظمة الكهربائية البصرية وتتبعها، وتوفير توجيه دقيق لأهداف المركبات الجوية بدون طيار (UAV) في ارتفاع منخفض والطيور والبالونات.يمكن لنظام الرادار تغطية كامل نطاق 360 درجة، لتحقيق تتبع دقيق للأهداف من خلال نظام TWS (Scan Along Tracking) و TAS (Scan After Tracking) ، مع مراقبة شاملة منخفضة الارتفاع وقدرات تتبع الأهداف.
II. خصائص المنتج
تتبع مستقل وتلقائي:
الرادار قادر على البحث بشكل مستقل عن الأهداف والتحول تلقائيًا إلى وضع التتبعيمكن أن تعمل تلقائيا تماما دون تدخل بشري.
قابلية النقل والتنفيذ السريع:
نظام الرادار هذا خفيف الوزن ويمكن تثبيته على المركبات لتطبيقات متنقلة أو نشره كمحطة ثابتة.كل صف يمكن أن تغطي نطاق أقصى ازيموث من 90 درجة ونطاق ارتفاع من 60 درجة، مما يجعلها مناسبة لكل من المراقبة الخاصة بالقطاع والمراقبة الكاملة 360 °.
قمع فوضى ممتاز واكتشاف أهداف صغيرة:
يتبنى هذا الرادار تقنيات متقدمة مثل مصدر تردد مستقر عالي ، وتراكم متماسك طويل الأجل ، وطريقة تصميم المرشح ، MTI (إشارة الهدف المتحرك) ، واكتشاف خريطة الفوضى.هذه الميزات تعزز قدرة الرادار على قمع الفوضى الأرضية وتسليط الضوء على الأهداف الصغيرةلضمان الكشف الدقيق حتى في البيئات المعقدة.
III. وظائف المنتج
مراقبة و تعقب على ارتفاع منخفض
في وضع المراقبة منخفضة الارتفاع في جميع المجالات ، يغطي كل وجه من وجهات الرادار 90 درجة من نطاق المحور ، مع تغطية الأربعة وجوه معًا 360 درجة كاملة. يبحث الرادار باستمرار عن الطائرات بدون طيار ، الطيور,يحدد نظام التتبع التلفزيوني لهذه الأهداف، ويقيس مساحتها، زاوية، ارتفاع، وسرعة.ثم يتم الإبلاغ عن هذه المعلومات التفصيلية على الفور إلى نظام القيادة والتحكم في المحطة.
تتبع آلي لـ TAS متعدد الأهداف
بعد الكشف عن الأهداف والاستيلاء عليها، يمكن للرادار التبديل تلقائيًا إلى وضع يجمع بين البحث عن TWS ومراقبة TAS تلقائية متعددة الأهداف.يمكن أن يؤدي في وقت واحد تتبع دقة TAS على ما يصل إلى خمس دفعات من الأهداف في معدل البيانات من 1 ثانيةهذه القدرة تسمح للرادار بتوفير إرشاد في الوقت الحقيقي للأنظمة الكهربائية البصرية والأنظمة الأخرى لتحديد، تأكيد، والتعامل مع الأهداف.
IV - معايير المنتج
|
نطاق تردد العمل |
نطاق X/نطاق Ku |
|
تغطية الأزيموث |
360 درجة (كل صف يغطي 90 درجة) |
|
تغطية الارتفاع |
≥60° (التغطية الافتراضية هي 0°-30°) |
|
أقصى نطاق للكشف |
≥5km (لجهاز UAV Phantom) |
|
الحد الأدنى لمدى الكشف |
≤ 250m |
|
الحد الأدنى لسرعة الكشف |
≤1m/s (وضع التتبع) |
|
دقة القياس (خطأ RMS) |
المسافة: ≤10m؛ الأزيموث: ≤0.6°؛ الارتفاع: ≤0.6° |
|
معدل تحديث البيانات |
TWS: 3s؛ TAS: 1s |
|
عدد الأهداف التي تتبعها |
TWS: ≥128 دفعة؛ TAS: ≥5 دفعات |
|
أبعاد مضيف الرادار |
≤600mm*600mm*220mm |
|
استهلاك الطاقة (بما في ذلك القاعدة) |
≤ 900 واط (في كل صف) |
|
الوزن (في كل صف) |
≤35 كجم |
|
واجهة |
منفذ جيجابيت إيثيرنث |
رادار الأربعة أبعاد هو نظام ذو قدرات عالية مصمم لتلبية متطلبات المراقبة الحديثة منخفضة الارتفاع وتتبع الأهدافجنبا إلى جنب مع معايير الأداء القوية، مما يجعلها الحل المثالي لمجموعة واسعة من التطبيقات، من أمن الحدود إلى مراقبة الحياة البرية وما وراءها.
