| اسم العلامة التجارية: | Lei Kan |
| رقم الموديل: | LKXR-XD107 |
Ⅰ. نظرة عامة على المنتج

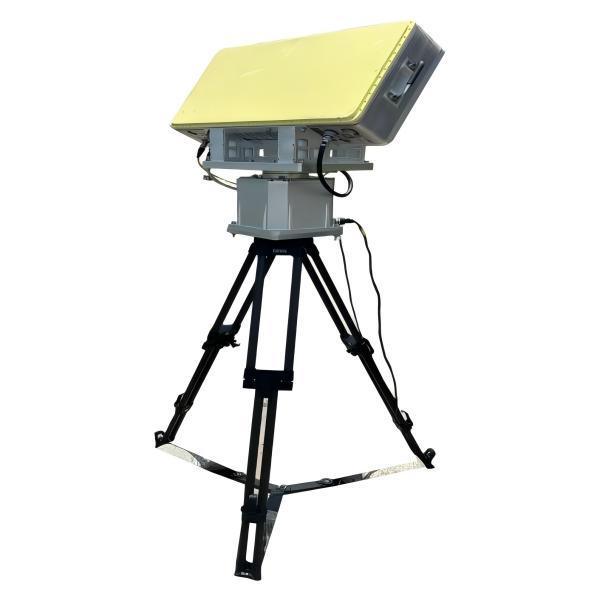

LKXR-XD107 هو رادار مراقبة منخفض الارتفاع يعمل في نطاق X، يجمع بين المسح الارتفاعي أحادي الأبعاد AESA مع دوران سمت ميكانيكي بزاوية 360 درجة. يكتشف ويحدد مواقع ويتتبع الأهداف المتحركة على الأرض، والمروحيات منخفضة التحليق، والطائرات بدون طيار، والسفن السطحية - حتى في بيئات التشويش الأرضي الكثيفة - مما يوفر بيانات الهدف في الوقت الفعلي للمشغلين.
Ⅱ. نقاط البيع الرئيسية
• كشف "منخفض-بطيء-صغير" بعيد المدى: ≥5 كم على طائرات بدون طيار بمساحة 0.01 متر مربع، ≥12 كم على أهداف بمساحة 1 متر مربع
• أكثر من 200 مسار متزامن بمعدل تحديث مرتفع
• تغطية ارتفاع واسعة (−10°–40°) مع إمالة قابلة للتعديل للتضاريس المتنوعة
• خوارزميات قوية لمكافحة التشويش تضمن التشغيل الموثوق به في المناطق الحضرية والساحلية والجبلية
• مدمج وخفيف الوزن: إجمالي النظام ≤52 كجم، يمكن نشره بواسطة جنديين في<15 دقيقة
Ⅲ. المواصفات
|
المعلمة |
القيمة |
|
نوع الرادار |
مسح AESA أحادي الأبعاد (ارتفاع) + مسح سمت ميكانيكي |
|
نطاق التردد |
نطاق X |
|
تغطية السمت |
0–360° |
|
تغطية الارتفاع |
−10°–40° (مسح إلكتروني ±60° تصميم) |
|
سرعة دوران الهوائي |
12 دورة في الدقيقة / 15 دورة في الدقيقة قابلة للتحديد |
|
نطاق الكشف (Pd=0.8 |
Pfa=10⁻⁶) |
|
النطاق الأعمى |
180 متر |
|
دقة / دقة المدى |
10 متر / ≤5 متر RMS |
|
دقة / دقة السمت |
3° / ≤0.5° RMS |
|
دقة / دقة الارتفاع |
7° / ≤0.5° RMS |
|
دقة السرعة |
≤0.4 م/ث |
|
سرعة الهدف الشعاعية |
1–80 م/ث |
|
الحد الأقصى للمسارات المتزامنة |
≥200 |
|
قوة الإرسال |
160 واط |
|
حجم الواجهة الأمامية |
700 × 385 × 160 مم |
|
وزن النظام |
≤30 كجم (الواجهة الأمامية) + ≤22 كجم (الحامل) |
Ⅳ. ميزات المنتج
• يوفر المسح الهجين AESA + الميكانيكي تغطية كاملة الدائرة بدون مناطق عمياء
• قياس عالي الدقة: المدى ≤5 متر RMS، السمت/الارتفاع ≤0.5° RMS
• اختبار ذاتي مدمج وعزل الأعطال وصولاً إلى LRU
• جهاز إرسال بحالة صلبة بالكامل لتحقيق MTBF عالي وصيانة منخفضة
• الأجهزة الإلكترونية المصنفة IP65 تتحمل البيئات القاسية (−40 درجة مئوية إلى +55 درجة مئوية، 95% رطوبة نسبية)
